泰信克仪表--磁致伸缩液位计的安装方式及安装注意事项

发布：txkywj_ADMIN123 浏览：1457次

一、产品外形尺寸

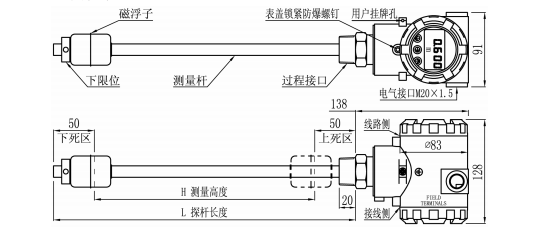

外形尺寸

二、产品安装方式

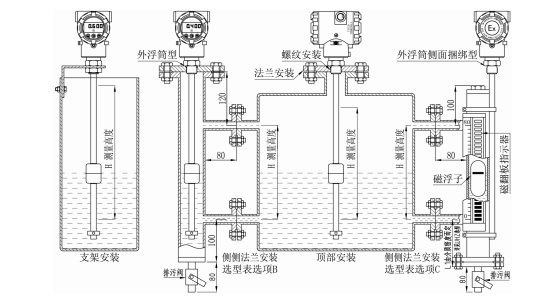

安装方式

三、安装注意事项

①、液位计的选型应用与现场介质环境相符，包括环境温度、压力、振动、冲击、结构材料与介质的相容性等。

②、被测介质温度较高时（100-200℃），推荐选配带外浮筒型的探头（选型表选项B），采用侧侧法兰安装。温度更高时（200-300℃），推荐选配带外浮筒侧面绑型的探头（选型表选项C）,采用侧侧法兰安装。

③、测量探杆上下两端有测量死区，选择量程时应予以考虑，见外形尺寸图。

④、液位计常用不锈钢磁浮子的尺寸为Φ45*56*15，须选用DN50及以上的法兰连接才行。对于选用螺纹连接的液位计，用户需要自配法兰或支架安装。

四、安装说明

①、探杆安装处不能有干扰，如搅拌器、入料口等。探杆不能弯曲受力，不允许受较大的冲击或振动。探杆上的磁浮子应能自由上下滑动，不能被其他物体挡住。

②、液位计必须垂直安装，安装斜度不得大于5度。安装浮球时有标记的半球应在液面之上。下限位锁紧环固定时，锁紧环上端应与探杆底部标记线平齐，见外形尺寸图。

③、液位计电子部件防溅但不可浸没，不能让液体浸至过程连接的六角上方。必要时对电子仓进行保护处理。

④、液位计在易燃易爆、腐蚀的蒸汽和液体等场合使用时，必须有防护措施给予保护。

⑤、液位计的连接电缆线必须避开大功率电源、射频信号源和其他有噪声的传输线等。
