河南泰信克仪表电接点液位计的概述和安装使用简介
一、产品概述

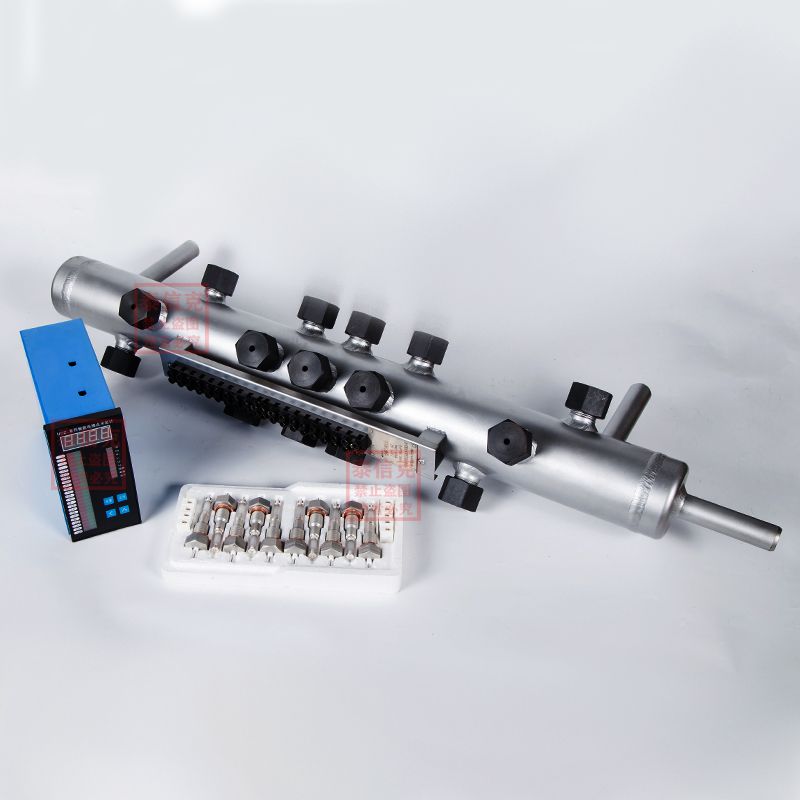

河南泰信克仪表TKZ系列智能电接点液位计有测量筒、电*和二次显示仪表组成。由于水和汽的导电性能差异*大，测量筒的作用就是将水位变化通过电接点电阻的变化取得信号。在液态时由于介质电阻率小，当电*两点之间加上一电压时，电*上流过电流大；反之，未侵入液面下的电*流过电流小。两种状态下流过的电阻相差很大，利用这一特性，可将非电量的水位转化为电量，送给显示仪表，从而实现水位的显示，报警及控制输出等。
河南泰信克仪表双色电接点液位计突出的优点是能适应锅炉变参数运行，在锅炉启停等边参数运行工况下，仪表均能在控制室准确的显示水位。电接点液位计的水容器离汽包很近，电接点至二次仪表又全是电信号传送，故本仪表不仅时延小，而且无机械传动所产生的的变差和刻度误差，不需要进行误差计算和调整。http://ywj7.com/product/9_20
二次仪表是通用型设计，使用双色LED光柱显示水位，其中水显示绿色，汽显示红色，水位设定指示为≤24点，6路可在线编程的任意高、低位报警输出，由于全部参数均可在线设定，并能掉电记忆，故能适应国内不大于24点水位，6路一下报警需要的各种电接点测量筒（包括其他厂家生产的测量筒），对不同地区各种水阻均可适应，给现场应用带来很大方便。
河南泰信克仪表电接点双色液位计主要用于监视锅炉汽包水位，高压加热器，低压加热器，除氧器，蒸发器，凝汽器等水位测量和其他导电液体的液位测量。
二、技术参数
1、测量筒技术参数：
测量范围：440mm、600mm、670mm、800mm特殊规格可定制；
工作压力：2.5MPa、4.0MPa、6.4MPa、10.0MPa、16.0MPa、20.0MPa、32.0MPa；
连接尺寸：DN20、DN25、Φ25*3、Φ28*4、Φ32*5；
电*数量：≤24点；
主体材质：碳钢；
2、二次仪表技术参数：
供电电源：AC220V；
控制点数：≤24点；
输出信号：4-20mA；
报警值：6路随意设定
触电容量：AC220V-3A；
仪表功率：20W；
仪表尺寸：160*80*280；
水位显示：数字+光柱；
3、电*技术参数：
材质：超纯氧化铝；
外螺纹式：DJM1615-117、DJM1615-97、 DJM1615-87、 DJM1815-115、 DJM1815-87；
压入式：DJY2212-115、 DJY2212-87、 DJY2012-87、 DJY1712-115、 DJY-1712-87；
三、电接点液位计的安装使用注意事项：
电接点液位计使用的电接点大多是氧化铝绝缘电*。它以氧化铝瓷管作为电*缘材料，其具有耐温耐压、使用安装方便等优点，但它也有经不住温度骤变和受不了大的机械力的冲击易裂易碎等缺点。所以在安装使用中要注意以下问题：
1、电*有螺纹式和压入式两种安装形式，安装前较好对水位测量筒的电*座螺纹进行清洗，有条件时用丝锥（对压入式）和板牙（螺纹式）处理一下，然后再安装电*，以避免电*螺纹孔的孔座变形或有灰渣杂质，因为把螺纹旋坏了是件很麻烦的事情。安装时要用合规格的扳手旋紧，用力要适当。对密封的紫铜垫片一定要经过退火处理，使其易变形以达到较好的密封效果。
2、日常维修更换电*时，建议在测量筒温度较低时进行，以避免电接点水位计电*受到热冲击而损坏，投入使用时也建议经过预热或与在用设备一起升温加热。
3、电接点液位计电*的接线要用电*所带的瓷接线柱，并且接线一定要可靠。建议在铜线上搪点锡，防止铜导线氧化接触电阻变大。
4、定期检查电接点液位计电*的绝缘性能，检查时应把水位测量筒里的水汽排放干净，用兆欧表测量每个电*对测量筒的绝缘电阻，当电*的绝缘电阻小于1MΩ时，就应更换该电*了。对于更换下来的电*是否都应报废呢？有的通过修复还是可以再使用的，因为有的电*是由于在氧化铝绝缘层上附着了一层水垢，被水浸泡其绝缘电阻很低，将其在电烘箱中烘干或自然风干，用砂纸把氧化铝绝缘层上附着的水垢去除掉，它的绝缘电阻也就合乎要求了。
5、对测量筒及电*应考虑腐蚀问题，以锅炉汽包水为例，为了防止结垢通常在锅炉软水处理中加磷酸三钠，要对测量筒每周进行一次排污，每次排污时定要用气相管的蒸汽来冲洗测量筒及电*。对于测量简中下部的电*只要有条件时，就应拆下检查，腐蚀严重的要及时更换。停产停炉时要把测量筒里的水排放完。
