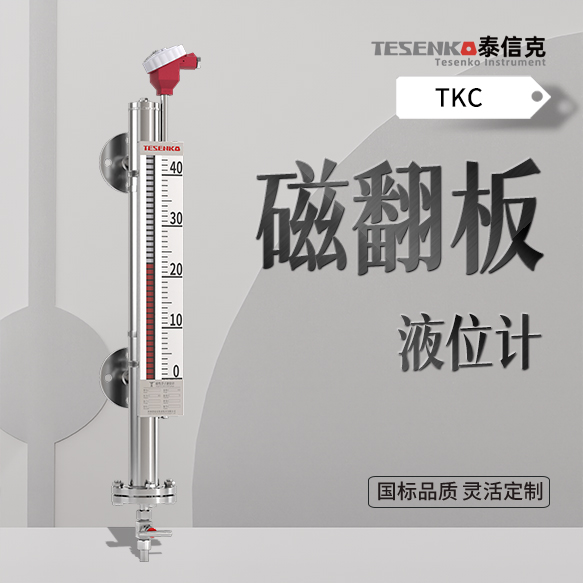

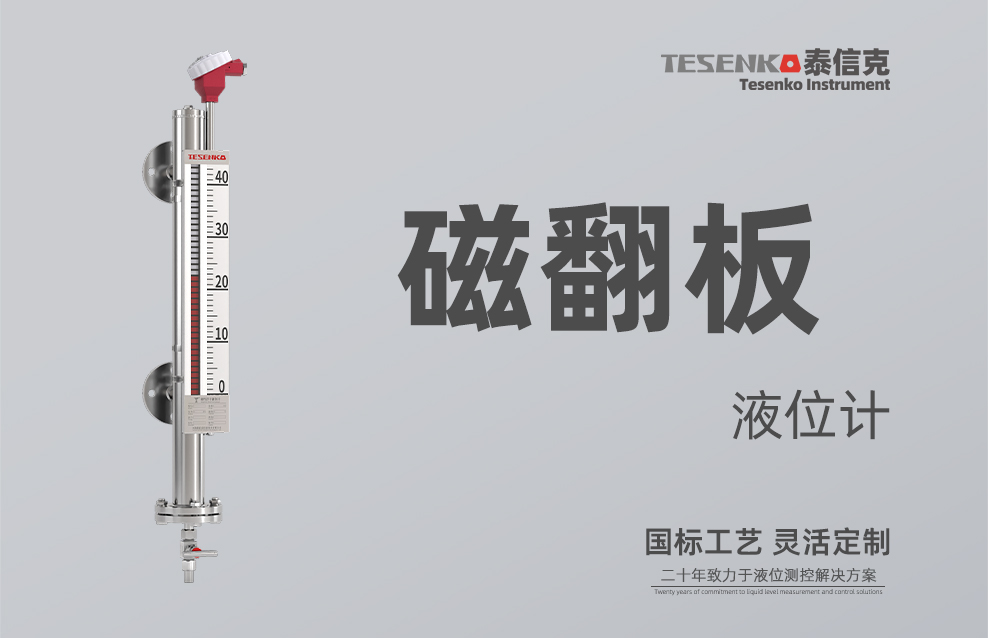

磁翻板液位计2.0
产品描述：磁翻板液位计 | 304/316L/PP/PVC/304内衬PTFE | FKM密封（可选） | 适用水/酸/碱/有机溶剂
产品特点：磁翻板液位计，就地显示清晰，可选配4-20mA远传信号，适用于储罐、反应釜、锅炉等液位测量。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
| 测量范围 | 0~6000mm（可定制） | 超出范围可协商订货 |
| 工作压力 | -0.1 ~ 40MPa | 根据材质不同有所限制 |
| 工作温度 | -60℃ ~ 550℃ | PTFE内衬最高180℃，金属材质可达550℃ |
| 精度 | ±10mm | |
| 接液材质（主体） | 304、316L、PP-R、PVC、304内衬PTFE | 详见材质选型表 |
| 接液材质（浮子） | 304/316L/PTFE/PP/304外衬PTFE/铝/钛合金 | 根据介质选配 |
| 接液材质（密封件） | FKM氟橡胶 / EPDM / 丁腈橡胶 | 强腐蚀介质必须选用FKM |
| 防爆等级 | Ex d IIC T6（可选） / 非防爆 | 防爆区必选，证书可提供 |
| 输出信号 | 4-20mA + HART（标配） | 可直接接入DCS/PLC |
| 认证资质 | 防爆合格证（可提供）、ISO9001、特种设备制造许可证（TSX） | 证书编号随货提供 |
二、其他技术参数
| 参数项 | 规格指标 |
| 安装方式 | 侧装型、顶装型、顶侧装型 |
| 介质密度 | 0.5~2.0g/cm³ |
| 介质粘度 | ≤0.4Pa.S |
| 主导管直径 | Φ51、Φ57、Φ63mm |
| 法兰材质 | 304、316L |
| 连接法兰标准 | DN15~DN50，HG20592-97（可定制） |
| 排污阀 | 不锈钢球阀、针型阀 |
| 安装角度 | 垂直安装（最大偏差≤3°） |
三、按接液材质划分的规格与应用

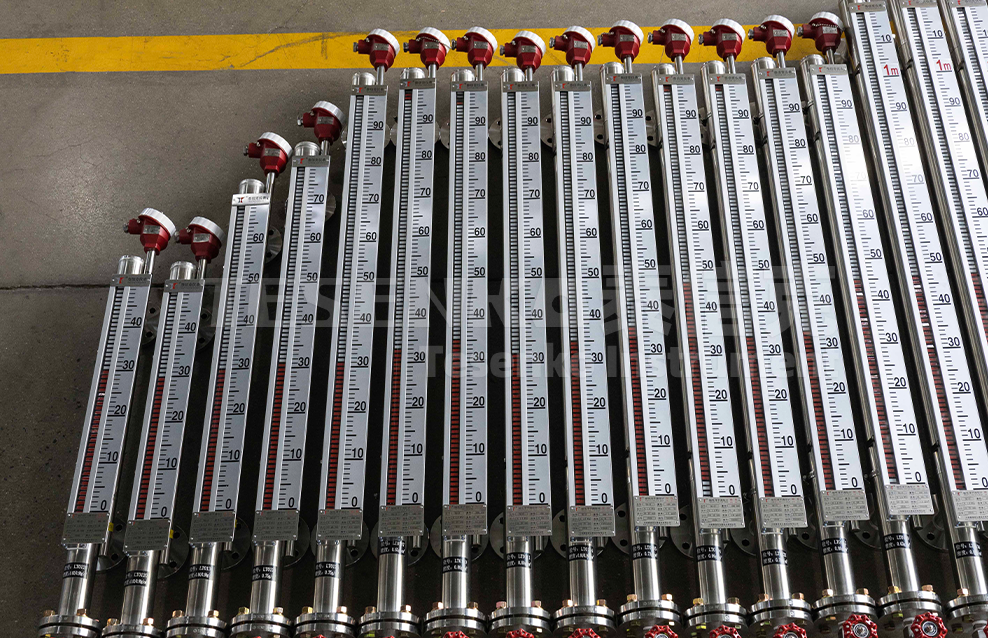

304不锈钢材质
| 参数 | 值 |
| 接液材质 | 主体304，浮子304，密封件丁腈橡胶（NBR）/可选FKM |
| 适用介质（具体名称） | 水、轻油、柴油、乙二醇溶液（≤50%）、弱酸（pH≥4，如稀醋酸）、弱碱（pH≤10） |
| 工作压力 | -0.1~40MPa |
| 工作温度 | -60°C~550°C |
| 特点 | 经济型，适用于无氯离子、无强腐蚀的常温工况 |
应用推荐：工业循环水槽、柴油储罐、冷却塔水箱、污水处理池（非强酸碱）。

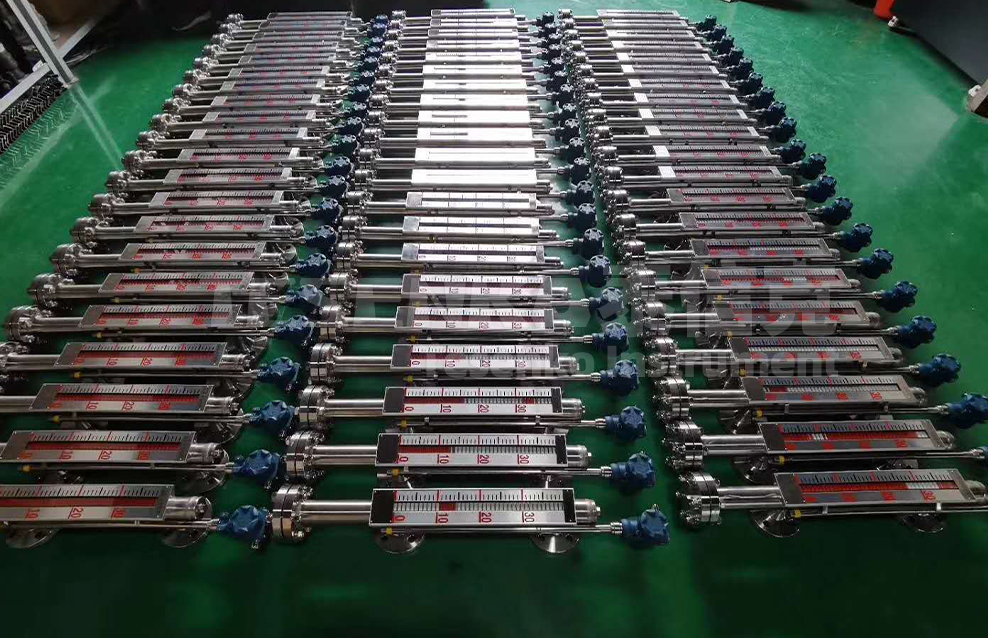

2. 316L不锈钢材质
| 参数 | 值 |
| 接液材质 | 主体316L，浮子316L，密封件丁腈橡胶/可选FKM |
| 适用介质（具体名称） | 海水、盐水、稀硫酸（≤10%）、稀盐酸（≤5%）、磷酸、醋酸、碱性溶液（pH≥10）、酒精、丙酮 |
| 工作压力 | -0.1~40MPa |
| 工作温度 | -60°C~550°C |
| 特点 | 耐氯离子腐蚀优于304，适用于沿海或含盐工况 |
应用推荐：海水淡化设备、精细化工弱酸弱碱罐、制药纯化水储罐、食品级液体罐。

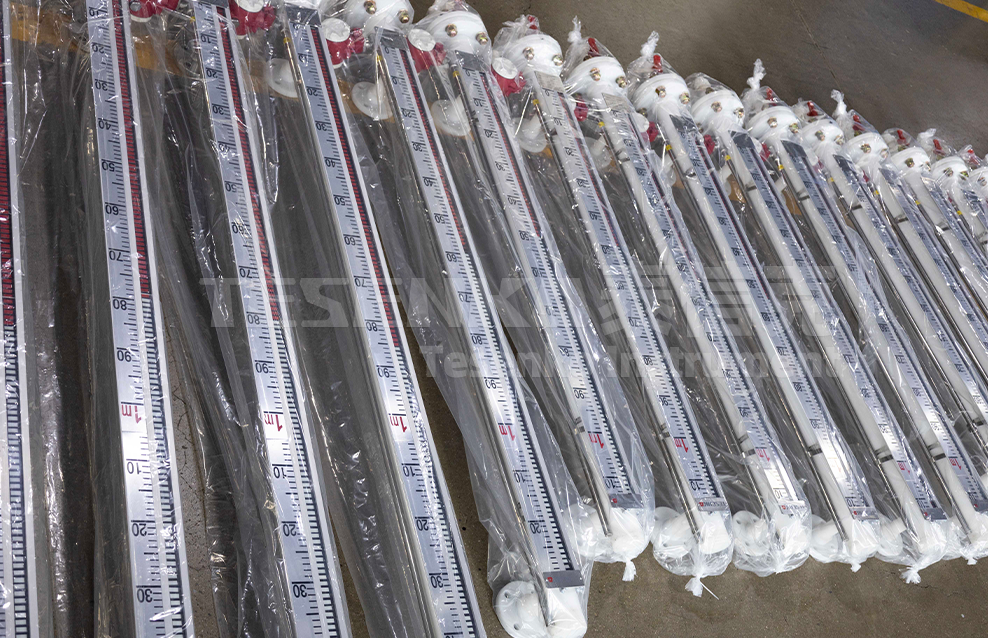

3. PP-R材质（聚丙烯）
| 参数 | 值 |
| 接液材质 | 主体PP-R，浮子PP-R包覆，密封件EPDM/可选FKM |
| 适用介质（具体名称） | 稀盐酸（≤20%）、稀硫酸（≤30%）、氢氟酸（≤10%）、氢氧化钠（≤30%）、次氯酸钠溶液、电镀液（无氧化剂） |
| 工作压力 | ≤0.6MPa（常压） |
| 工作温度 | 0℃ ~ 60℃ |
| 限制 | ❌ 不耐有机溶剂（甲苯、丙酮、二氯甲烷），不耐强氧化性酸（浓硝酸），不耐高温 |
应用推荐：酸洗车间储罐、电镀槽液位指示、水处理加药罐（絮凝剂、漂白水）。

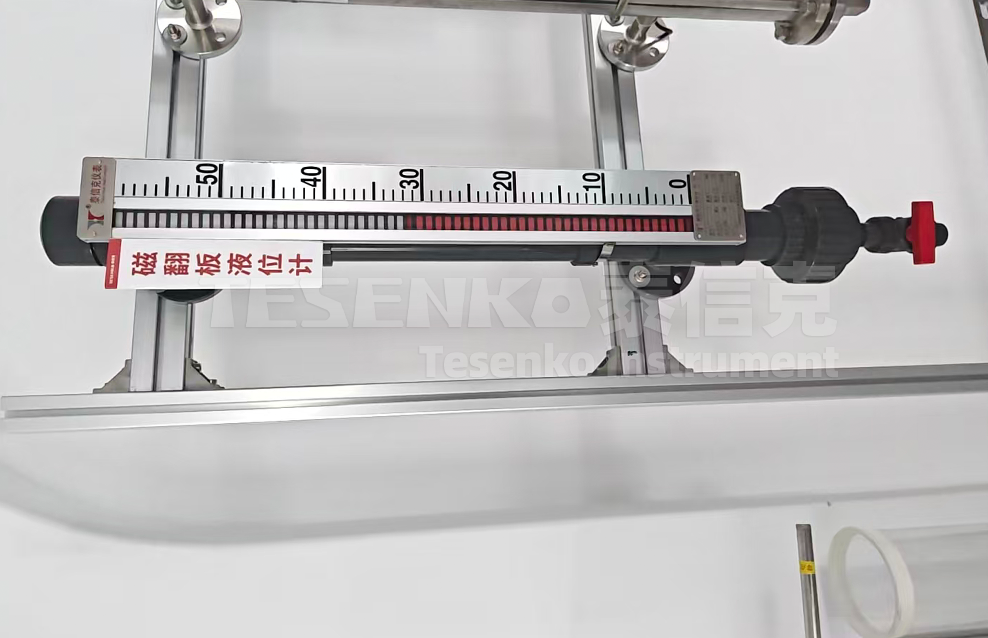

4. PVC材质
| 参数 | 值 |
| 接液材质 | 主体PVC，浮子PVC包覆，密封件EPDM/可选FKM |
| 适用介质（具体名称） | 盐酸（≤30%）、硫酸（≤70%）、硝酸（≤20%）、氢氧化钠（≤30%）、海水、盐水 |
| 工作压力 | ≤0.6MPa |
| 工作温度 | 0℃ ~ 50℃ |
| 限制 | ❌ 不耐芳香烃（苯、甲苯）、酮类（丙酮）、酯类（乙酸乙酯），不耐高温 |
应用推荐：废水处理站酸碱中和罐、电镀槽（镀铬、镀锌）、化学品加药罐。

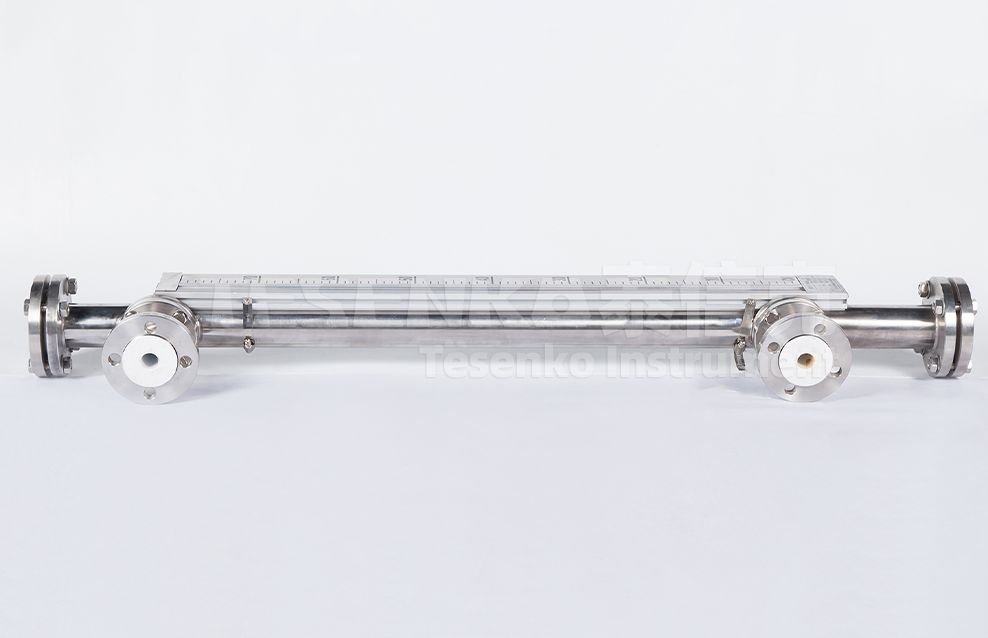

5. 304内衬PTFE材质（聚四氟乙烯衬里）
| 参数 | 值 |
| 接液材质 | 主体304不锈钢+PTFE衬里，浮子PTFE包覆，密封件FKM氟橡胶 |
| 适用介质（具体名称） | 强酸：浓盐酸（37%）、浓硫酸（98%）、浓硝酸（65%）、氢氟酸（40%） 有机溶剂：甲苯、二甲苯、二氯甲烷、三氯乙烯、丙酮、丁酮、乙酸乙酯 强氧化剂：双氧水、次氯酸钠、王水 |
| 工作压力 | ≤1.6MPa |
| 工作温度 | -40℃ ~ 180℃ |
| 特点 | PTFE耐几乎所有化学介质溶胀、渗透，配合FKM密封，是强腐蚀介质的标准安全方案 |
应用推荐：精细化工反应釜（含氯溶剂、混合酸）、制药行业二氯甲烷储罐、半导体湿法腐蚀设备、危化品储罐（甲苯、浓硫酸）。
四、材质选型总结
材质选择说明：
- 对于水、油、弱酸弱碱，选用304或316L不锈钢。
- 对于常温无机酸碱（无有机溶剂），可选用PP-R或PVC（注意温度压力限制）。
- 对于强腐蚀性有机溶剂（如二氯甲烷、甲苯）、强酸（浓盐酸、浓硫酸）、强氧化剂，必须选用304内衬PTFE + FKM密封。严禁使用PP/PVC内衬或普通橡胶密封，否则会发生溶胀、泄漏。
五、常见问题（Q&A）
Q1：磁翻板液位计能否用于二氯甲烷介质？
A：可以，但必须选用304内衬PTFE + FKM密封的配置。二氯甲烷是含氯强溶剂，对PP/PVC及普通橡胶有溶胀溶解作用，PTFE+FKM是化工行业公认的安全方案。我公司已有向精细化工客户发货的实际应用。
Q2：304不锈钢材质能否用于海水？
A：不建议。海水含高浓度氯离子，304易发生点蚀，应选用316L不锈钢。
Q3：PP-R材质的最大使用温度是多少？
A：≤60℃。超过此温度会软化变形，需改用PTFE衬里或金属材质。
Q4：能否输出4-20mA信号？
A：可以。所有材质的磁翻板液位计均标配4-20mA+HART变送器，直接接入DCS/PLC。
Q5：是否有防爆证书？
A：有。可提供Ex d IIC T6防爆合格证，适用于防爆区域。
六、应用案例（真实发货）
✔ 我公司已向精细化工客户发货304内衬PTFE磁翻板液位计，用于二氯甲烷储罐液位测量，现场运行12个月无泄漏、翻柱显示清晰。
✔ 向电镀厂客户发货PVC材质磁翻板液位计，用于盐酸（30%）和氢氧化钠（20%）储罐，满足常温常压耐腐蚀要求。
✔ 向沿海水处理项目批量供应316L不锈钢磁翻板液位计，用于海水提升站液位监测，抗氯离子腐蚀表现良好。
