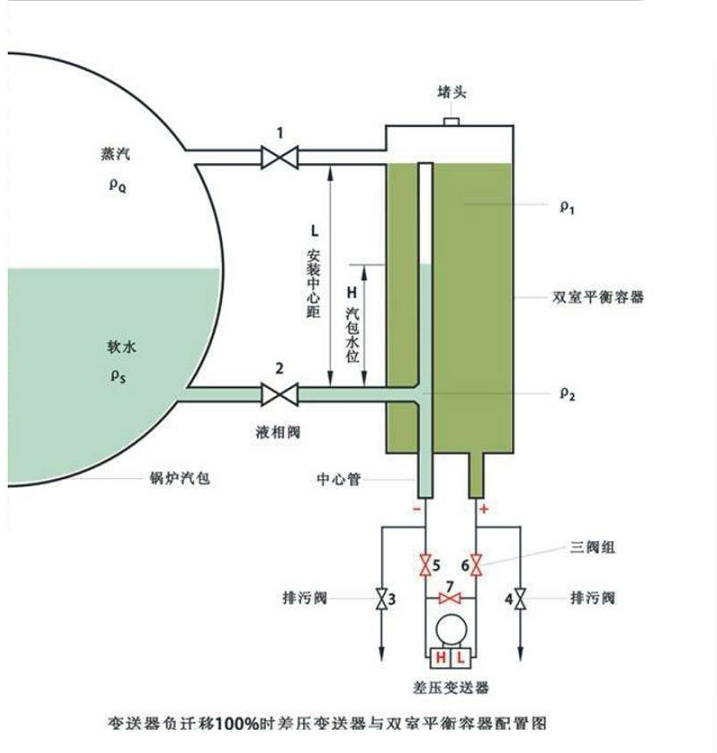

泰信克仪表--双室平衡容器的调试步骤及安装示意图
一、产品简介
双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分，为了区别于单室平衡容器，故称为双室平衡容器。
双室平衡容器主要应用于测量各类承压容器及锅炉汽包内的水位,该产品采用压差式测量原理,配套差压变送器,可准确的测量容器内水位,差压变送器通过测量双室平衡容器输出的差压值,通过计算输出4-20mA模拟信号.
二、调试步骤
1、系统没有工作时(锅炉汽包液位为零):在确保正负压室充满冷凝水的前提下,关闭平衡阀,打开正负相阀,同时打开双室平衡容器的汽液相阀门.此时输出应该为20MA,及满量程.现场将输出调至4MA,及将零点做100%量程负迁移.
2、系统工作时(锅炉汽有液位):在确保正负压室充满冷凝水的前提下,关闭平衡阀,打开正负相阀,同时关闭双室平衡容器的汽液相阀门.重复上述步骤.
3、测量系统正常工作时,三组阀状况:平衡阀关闭;正负相阀开启.双室平衡容器的汽液相阀门开启.
