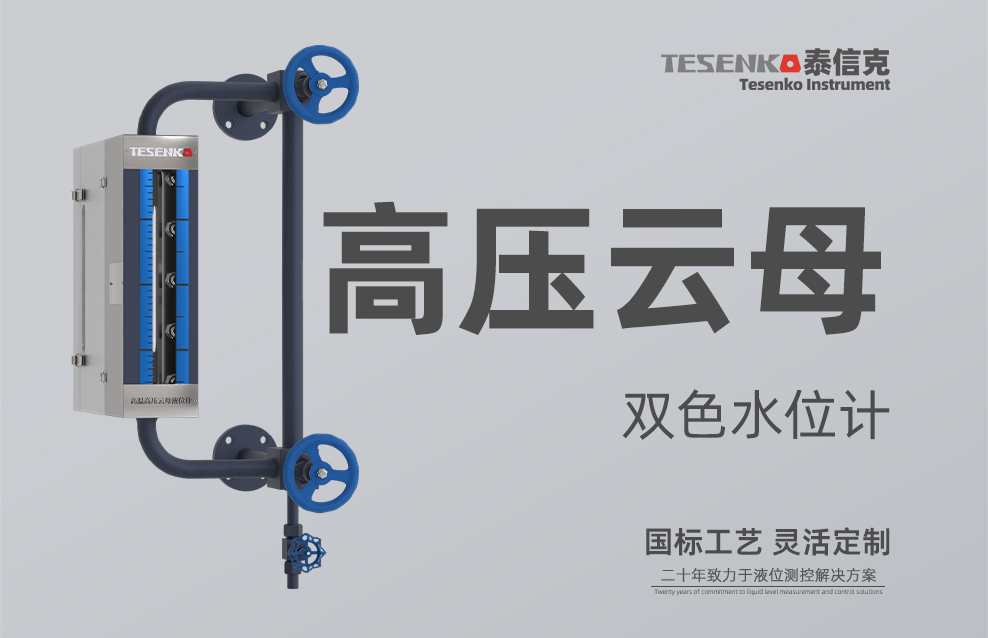

云母水位计
产品描述：云母水位计 | 本体材质：35CrMo / 20#锅炉钢 | 云母片+石墨密封 | Ex d IIC T6防爆（可选） | 适用水/蒸汽 | 高压锅炉汽包专用
产品特点：云母水位计，汽红水绿双色显示，最高压力25MPa，温度550℃，云母片耐高温高压，适用于电站锅炉、工业锅炉汽包水位就地指示。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 测量范围 | 440mm / 600mm / 670mm / 800mm / 1130mm（特殊可订制） | 中心距，可定制 |
| 设计压力 | 1.6 / 2.5 / 4.0 / 6.4 / 10.0 / 12.0 / 16.0 / 25.0 MPa | 根据工况选型 |
| 工作温度 | ≤550℃（饱和蒸汽） | 对应最高压力 |
| 本体材质 | 35CrMo（铬钼钢）、20#锅炉钢 | 详见下方材质选型 |
| 窗口数量 | 单窗、三窗、五窗、七窗、九窗、十一窗 | 窗口越多，可视范围越大 |
| 密封件材质 | 云母片 + 石墨垫片（耐高温高压） | 不可替代为FKM（不耐高温） |
| 监视方式 | 正前方目视 / 彩色监视器监视（可选配摄像头） | 可远程显示 |
| 显示效果 | 汽红水绿（LED光源） | AC220V转DC5V |
| 连接方式 | 法兰（GB/T9119）或焊接 | 按用户要求 |
| 防爆等级 | Ex d IIC T6（可选） / 非防爆 | 防爆区可选，证书可提供 |
| 输出信号 | 就地显示（可选配4-20mA远传变送器或开关量报警） | 远传可接入DCS |
| 适用介质（具体名称） | 水、蒸汽（锅炉软化水、饱和蒸汽） | 不适用于化学腐蚀性液体 |
| 认证资质 | 防爆合格证（可选）、ISO9001、锅炉压力容器配套资质 | 证书编号随货提供 |
二、产品特点
云母片作为窗口材料，耐高温高压、抗热震、耐腐蚀
汽红水绿双色LED显示，清晰直观，可配远程监视器
本体材质35CrMo，强度高，适用于超高压锅炉
窗口数量可选，满足不同视场需求
密封可靠，采用云母片+石墨垫片组合，长期运行无泄漏
可选防爆型，适用于防爆区域
可选配远传变送器，实现中控室水位监控
三、按本体材质划分的规格与应用
1. 本体材质：35CrMo（铬钼钢）
[图片：35CrMo材质云母水位计，耐高压，表面防锈处理]
| 参数 | 值 |
|---|---|
| 本体材质：35CrMo（铬钼合金钢），密封：云母片+石墨垫片 | |
| 适用压力：≤25.0MPa，适用温度：≤550℃ | |
| 适用介质：锅炉饱和蒸汽、软化水（无腐蚀性） | |
| 特点：高强度，耐高温高压，适用于亚临界、超高压锅炉 | |
应用推荐：大型电站锅炉汽包（100MW以上机组）、高温高压工业锅炉、余热锅炉。
2. 本体材质：20#锅炉钢
[图片：20#锅炉钢云母水位计，经济型，表面涂漆]
| 参数 | 值 |
|---|---|
| 本体材质：20#锅炉钢（碳钢），密封：云母片+石墨垫片 | |
| 适用压力：≤6.4MPa，适用温度：≤450℃ | |
| 适用介质：锅炉水、蒸汽（无腐蚀性） | |
| 特点：经济型，适用于中低压工业锅炉 | |
应用推荐：工业蒸汽锅炉（≤6.4MPa）、供热锅炉、小型电站锅炉。
四、窗口数量与可视范围
| 窗口数量 | 可视范围（参考） | 适用测量范围 |
|---|---|---|
| 单窗 | 约100mm | 水位监视点（单点） |
| 三窗 | 约300mm | 中心距≤440mm |
| 五窗 | 约500mm | 中心距600~670mm |
| 七窗 | 约700mm | 中心距800mm |
| 九窗 | 约900mm | 中心距1130mm |
| 十一窗 | 约1100mm | 超长量程定制 |
五、材质选型总结
本体材质选择说明：
- 对于中低压锅炉（压力≤6.4MPa，温度≤450℃），选用20#锅炉钢，性价比高。
- 对于高压、超高压锅炉（压力6.4~25MPa，温度≤550℃），必须选用35CrMo铬钼钢，确保强度和安全。
- 密封件为云母片+石墨垫片，不可用橡胶类密封（不耐高温）。
- 防爆场合需选用Ex d IIC T6防爆型云母水位计（隔爆接线盒及光源）。
- 远程监视可加装彩色摄像头，实现中控室显示。
六、常见问题（Q&A）
Q1：云母水位计能否用于二氯甲烷或甲苯介质？
A：不可以。本产品专为水、蒸汽设计，不适用于有机溶剂。云母片在有机溶剂中可能溶解，密封失效。此类介质请选用磁翻板液位计（PTFE衬里）或雷达液位计。
Q2：最高压力25MPa时，温度为什么是550℃？
A：对应饱和蒸汽压力25MPa时的饱和温度约为550℃。这是锅炉汽包典型工况。
Q3：是否带防爆？
A：可提供Ex d IIC T6隔爆型，适用于锅炉房防爆区域（如燃气锅炉房）。
Q4：能否输出4-20mA信号？
A：可以。可选配差压变送器或磁致伸缩远传装置，输出4-20mA+HART，接入DCS/PLC。
Q5：窗口数量如何选择？
A：根据测量范围（中心距）确定：中心距440mm可选五窗，600~670mm选七窗，800mm选九窗，1130mm选十一窗。具体可咨询技术人员。
七、应用案例（真实发货）
✔ 我公司已向某大型火电厂供货35CrMo云母水位计（五窗，压力16MPa），用于300MW机组汽包水位就地显示，运行一年无泄漏，清晰度良好。
✔ 向工业锅炉客户提供20#锅炉钢云母水位计（三窗，压力4.0MPa），用于蒸汽锅炉汽包水位监测，选配远程监视器，实现中控室观看。
✔ 向自备电站批量供应云母水位计（七窗，压力10.0MPa），加装防爆摄像头，满足防爆区远程监控要求。
注：以上参数为标准配置，可根据客户需求定制。具体选型请咨询我司技术人员。
