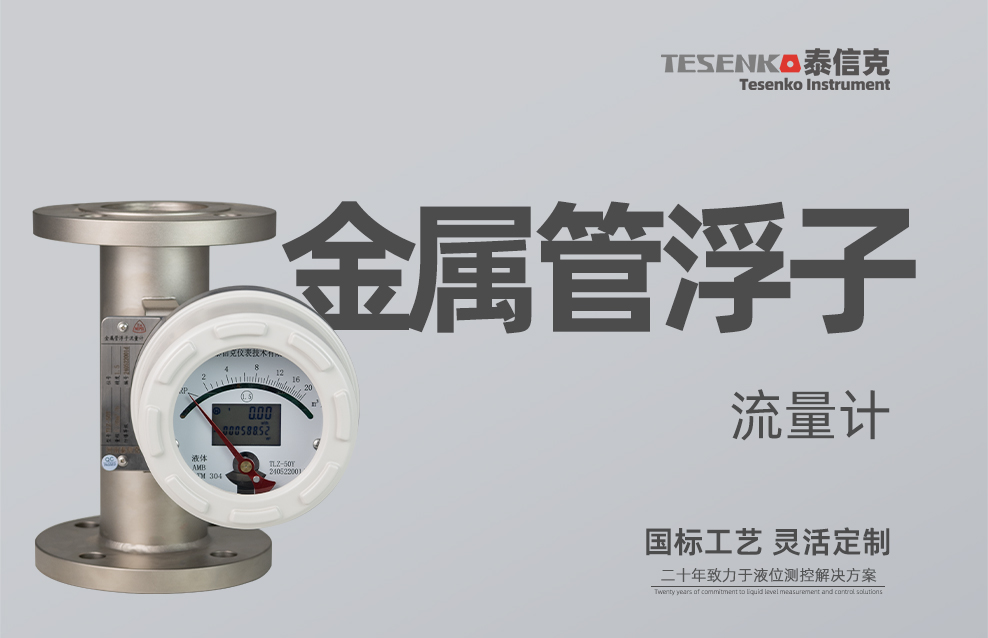

金属管浮子流量计
产品描述：金属管浮子流量计 | 接液材质：304/316L不锈钢（可选PTFE衬里） | FKM密封 | Ex ia IICT6 / Ex d IICT6防爆（可选） | 适用水/油/气体/弱酸碱
产品特点：金属管浮子流量计，坚固型设计，测量液体、气体体积流量，量程比10:1，精度1.5级，输出脉冲及报警信号，可选防爆、PTFE衬里及夹套加热。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 量程比 | 标准型10:1，特殊型20:1 | |
| 精度 | 标准型1.5级，特殊型1.0级 | |
| 压力等级（标准型） | DN15-DN50：4.0MPa；DN80-DN200：1.6MPa | |
| 压力等级（特殊高压型） | DN15-DN50：25MPa；DN80-DN200：16MPa | 夹套压力1.6MPa |
| 压力损失 | 7kPa ~ 70kPa | |
| 测量范围（水20℃） | 1 ~ 200000 L/h | |
| 测量范围（空气20℃，0.1013MPa） | 0.03 ~ 4000 m³/h | |
| 介质温度 | 标准型：-80℃ ~ +200℃；PTFE衬里：0℃ ~ 85℃；高温型：最高400℃ | |
| 环境温度 | 液晶型：-30℃ ~ +85℃；指针型：-40℃ ~ +120℃ | |
| 接液材质（主体/浮子） | 304不锈钢、316L不锈钢（可选PTFE衬里） 浮子材质：304/316L/PTFE包覆 | 强腐蚀介质建议PTFE衬里 |
| 密封件 | FKM氟橡胶（标配） | 耐油、耐酸碱、耐温 |
| 防爆等级 | Ex ia IICT6（本安） / Ex d IICT6（隔爆）可选 | 证书可提供 |
| 输出信号 | 累积脉冲输出（最小间隔50毫秒） 上限或下限瞬时流量报警（集电极开路或继电器） | |
| 供电电源 | 交流型：85~265VAC 50Hz；电池型：3.6V 4AH镍氢电池 | |
| 电气接口 | M20×1.5 | |
| 防护等级 | IP65 | |
| 适用介质（具体名称） | 水、轻油（柴油/汽油）、弱酸（≤5%醋酸）、弱碱（≤5%氢氧化钠）、空气、氮气、天然气 （PTFE衬里可测稀盐酸、稀硫酸等） | |
| 认证资质 | 防爆合格证（可选）、ISO9001 | 证书编号随货提供 |
二、产品特点
坚固的全金属结构，耐高压、耐高温
无任何电传感器，可靠性高，适用于恶劣环境
双行液晶显示瞬时/累计流量，可选指针式
可选PTFE衬里，耐强腐蚀介质（酸、碱、有机溶剂）
可选夹套加热，防止高粘度介质结晶
本安或隔爆防爆，适用于Zone 1/2防爆区
三、按特殊选型划分的规格与应用
1. 标准型金属管浮子流量计（≤4.0MPa，≤200℃）

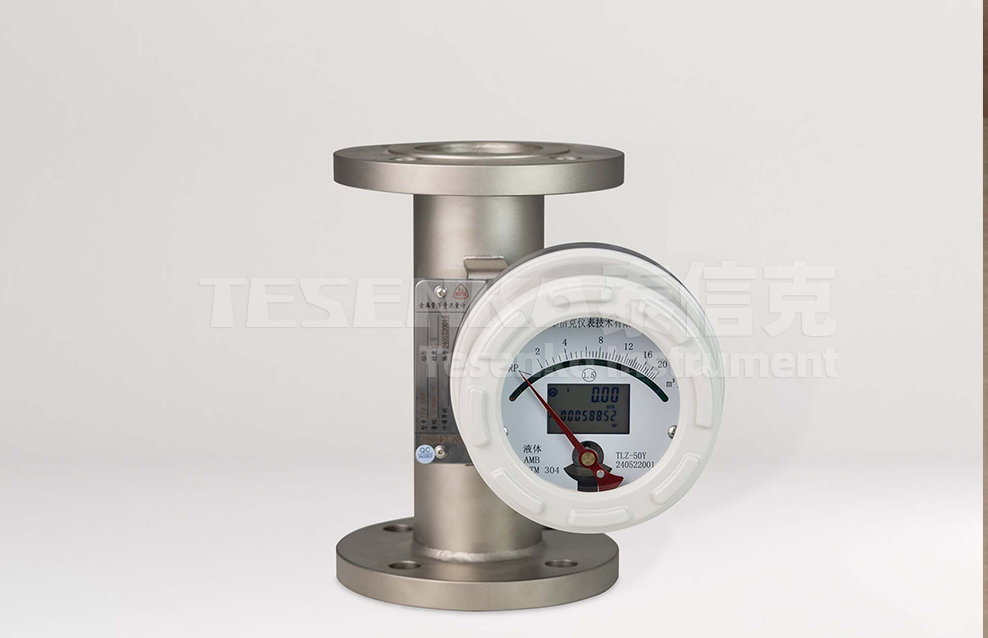

[图片：标准型金属管浮子流量计，304不锈钢，适用水、油、气体]
| 参数 | 值 |
|---|---|
| 主体材质：304不锈钢，浮子：304不锈钢，密封件：FKM氟橡胶 | |
| 适用介质：水、轻油、酒精、压缩空气、氮气（无腐蚀性） | |
| 工作压力：≤4.0MPa（DN15-50），≤1.6MPa（DN80-200） | |
| 工作温度：-80℃ ~ +200℃ | |
| 应用推荐：水处理、油品计量、空压站、天然气测量 | |
2. 高压型金属管浮子流量计（≤25MPa）
[图片：高压型金属管浮子流量计，厚壁不锈钢，适用高压注水]
| 参数 | 值 |
|---|---|
| 主体材质：316L不锈钢，浮子：316L不锈钢，密封件：FKM氟橡胶 | |
| 适用介质：高压水、高压油、化工高压液体（无腐蚀或弱腐蚀） | |
| 工作压力：≤25MPa（DN15-50），≤16MPa（DN80-200） | |
| 工作温度：-80℃ ~ +200℃ | |
| 应用推荐：油田注水、高压反应釜进料、高压清洗系统 | |
3. PTFE衬里型金属管浮子流量计（耐强酸、有机溶剂）
[图片：PTFE衬里金属管浮子流量计，白色内衬，耐腐蚀]
| 参数 | 值 |
|---|---|
| 主体材质：304不锈钢+PTFE衬里，浮子：PTFE包覆，密封件：FKM氟橡胶 | |
| 适用介质：稀盐酸（≤36%）、稀硫酸（≤50%）、氢氧化钠（≤30%）、二氯甲烷、甲苯（需确认兼容性） | |
| 工作压力：≤1.6MPa（PTFE衬里限制） | |
| 工作温度：0℃ ~ 85℃（PTFE耐温） | |
| 应用推荐：精细化工、制药、电镀、酸洗线（强腐蚀液体） | |
四、材质选型总结
接液材质及密封件选择说明：
- 对于水、油、气体等无腐蚀介质，选用304不锈钢主体+304浮子+FKM密封，经济可靠。
- 对于高压工况（≤25MPa），选用316L不锈钢主体+316L浮子，确保强度。
- 对于强腐蚀介质（稀盐酸、稀硫酸、有机溶剂），必须选用PTFE衬里+PTFE包覆浮子+FKM密封，禁止使用无衬里金属结构。
- 防爆场合根据区域选择Ex ia IICT6本安型或Ex d IICT6隔爆型，证书可提供。
- 高粘度或易结晶介质可选用夹套加热型（蒸汽或电伴热）。
五、常见问题（Q&A）
Q1：金属管浮子流量计能否用于二氯甲烷或甲苯介质？
A：可以，但必须选用PTFE衬里型+PTFE包覆浮子+FKM密封。二氯甲烷、甲苯等有机溶剂会腐蚀普通不锈钢及橡胶密封，PTFE+FKM是安全方案。同时需注意介质温度≤85℃（PTFE限制）。我公司已有向精细化工客户发货的实际应用。
Q2：量程比10:1，最小流量如何计算？
A：例如最大流量1000L/h，最小可测流量为100L/h（10:1）。特殊型可做到20:1。
Q3：输出信号有哪些？
A：标配累积脉冲输出（用于定量控制），以及上限或下限瞬时流量报警（集电极开路或继电器触点）。可选4-20mA模拟输出（需定制）。
Q4：防爆等级iaIICT6和dIICT6的区别？
A：ia为本安型，适用于Zone 0/1/2，需配安全栅；d为隔爆型，适用于Zone 1/2，外壳耐爆。请提供防爆区域划分。
Q5：安装时对直管段有要求吗？
A：金属管浮子流量计对直管段要求较低，通常上游≥5D，下游≥3D即可。但若上游有泵、阀等，建议适当加长。
六、应用案例（真实发货）
✔ 我公司已向某化工厂供货PTFE衬里金属管浮子流量计（DN25，1.6MPa），用于稀盐酸（30%）计量，FKM密封无泄漏，就地显示清晰。
✔ 向油田注水站提供高压型金属管浮子流量计（DN50，25MPa），用于高压注水流量监测，输出脉冲至控制器，运行稳定。
✔ 向空分设备厂提供标准型金属管浮子流量计，用于液氮、液氧流量测量，低温工况（-80℃）表现良好。
注：以上参数为标准配置，可根据客户需求定制。具体选型请咨询我司技术人员。
