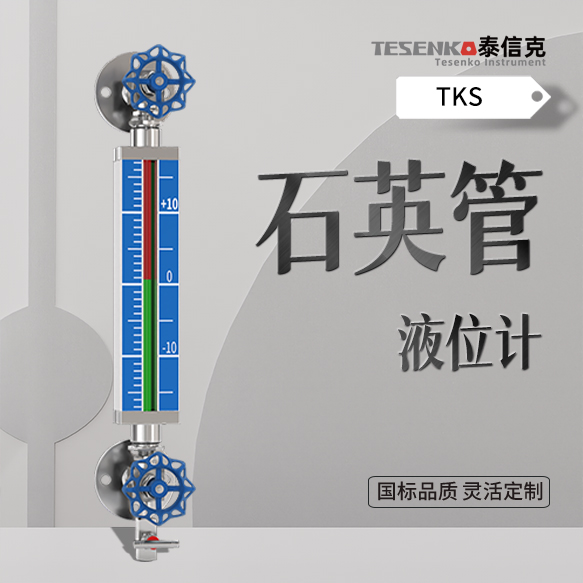

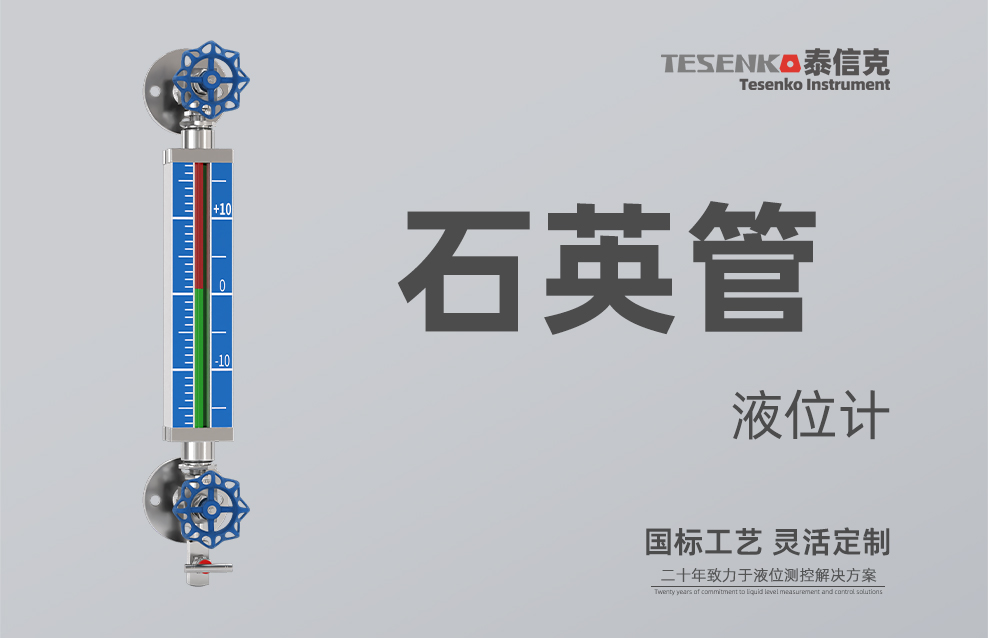

石英管液位计 2.0
产品描述：石英管液位计 | 主体材质：碳钢 / 304 / 316不锈钢 | 石墨填料 / FKM密封（可选） | Ex d IIB T6防爆（可选） | 适用水/蒸汽/轻油
产品特点：石英管液位计，单色/双色显示（汽红液绿），结构简单，耐高温高压，可选蒸汽伴热及防爆，适用于锅炉、储罐、反应釜等液位就地指示。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 测量范围 | 300~2500mm（可定制） | 特殊量程可协商订货 |
| 显示方式 | 单色 / 双色（汽相红色，液相绿色） | LED光源，DC5V供电 |
| 主体材质 | 碳钢、304不锈钢、316不锈钢 | 详见下方材质选型表 |
| 设计压力 | 2.5MPa / 4.0MPa / 6.4MPa / 10.0MPa | 根据工况选型 |
| 工作温度 | -50℃ ~ 450℃ | 石英管耐高温 |
| 接液材质（密封件） | 石墨填料（标配）/ FKM氟橡胶（可选） | 强腐蚀介质建议选FKM |
| 防爆等级 | Ex d IIB T6（可选） / 非防爆 | 防爆区可选，证书可提供 |
| 输出信号 | 就地显示（可选配4-20mA远传变送器） | 远传型可接入DCS/PLC |
| 适用介质（具体名称） | 水、蒸汽、轻油、弱酸（≤10%）、弱碱（≤10%）、乙二醇溶液 | 不适用于强腐蚀性介质（如浓盐酸、二氯甲烷） |
| 认证资质 | 防爆合格证（可选，可提供）、ISO9001 | 证书编号随货提供 |
二、产品特点
双色显示（汽红液绿），清晰直观，无需外部光源
可选蒸汽伴热，防止低温介质结霜或冻结
钢珠自动封闭安全装置：当石英管意外破裂时，钢珠在≥0.3MPa压力下自动封闭，防止介质泄漏
耐高温高压，最高工作温度450℃，最高压力10.0MPa
结构简单，维护方便，排污阀可定期清洗石英管
三、其他技术规格
| 参数项 | 规格指标 |
|---|---|
| 连接法兰 | DN20、DN25、DN40 或焊接（HG/T20592） |
| 排污尺寸 | DN15针型阀 |
| 蒸汽伴热接口 | G1/2外螺纹 |
| 蒸汽伴热压力 | ≤1.0MPa |
| 钢珠封闭动作压力 | ≥0.3MPa |
| 控制器电源 | AC220V |
| LED光源电源 | DC5V |
四、按主体材质划分的规格与应用

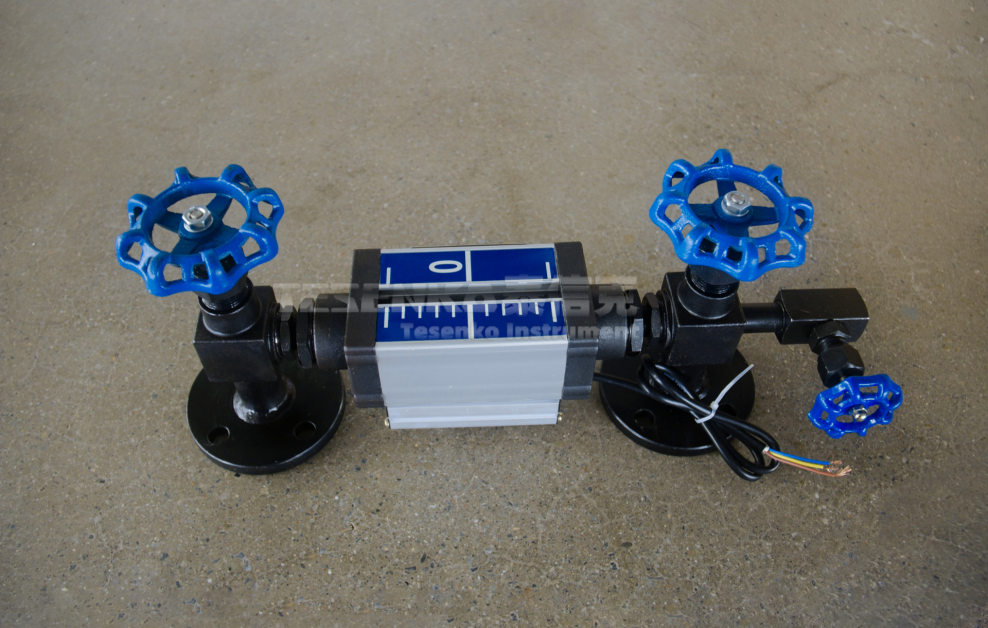

1. 主体材质：碳钢
| 参数 | 值 |
|---|---|
| 主体材质 | 碳钢（Q235B） |
| 密封件 | 石墨填料（标配）/ FKM（可选） |
| 适用介质（具体名称） | 水、蒸汽、轻油（柴油、润滑油）、乙二醇溶液（≤50%） |
| 工作压力 | ≤6.4MPa |
| 工作温度 | -20℃ ~ 400℃ |
| 特点 | 经济型，适用于无腐蚀性介质 |
应用推荐：锅炉汽包水位监测、蒸汽发生器、供暖系统储罐、低压油罐。

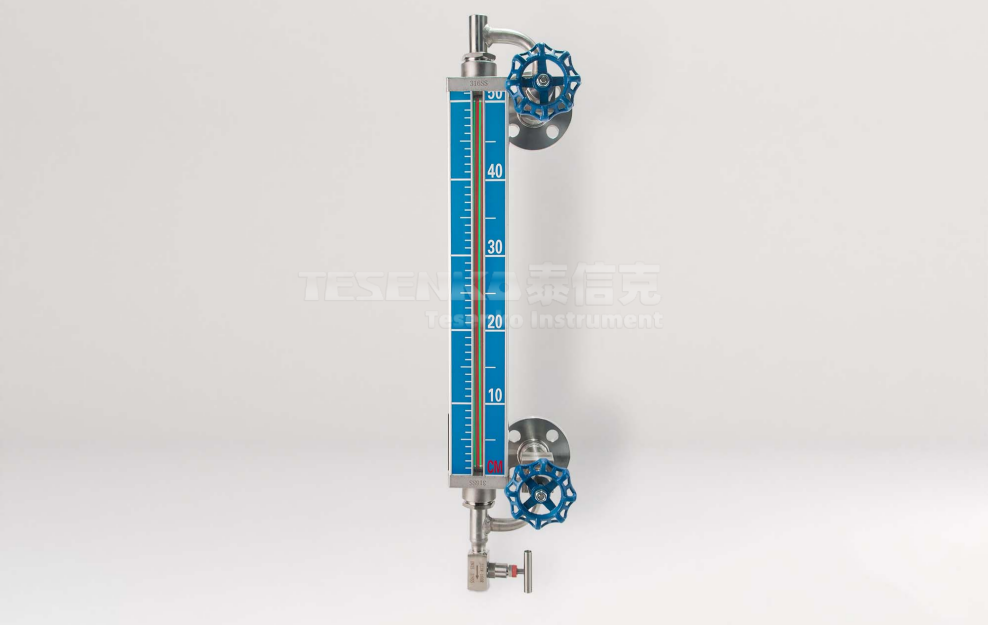

2. 主体材质：304不锈钢
| 参数 | 值 |
|---|---|
| 主体材质 | 304不锈钢 |
| 密封件 | 石墨填料（标配）/ FKM（可选） |
| 适用介质（具体名称） | 纯水、弱酸（≤10% 醋酸）、弱碱（≤10% 氢氧化钠）、乙醇、自来水 |
| 工作压力 | ≤6.4MPa |
| 工作温度 | -40℃ ~ 400℃ |
| 特点 | 耐腐蚀优于碳钢，适用于一般化工介质 |
应用推荐：制药纯化水储罐、精细化工弱酸碱反应釜、食品级液体储罐。

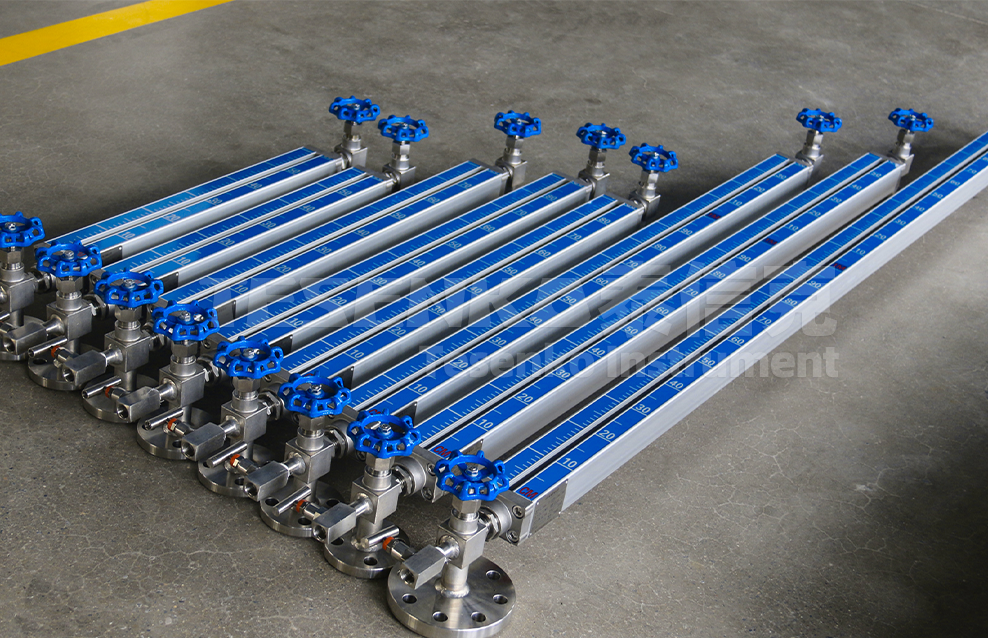

3. 主体材质：316不锈钢
| 参数 | 值 |
|---|---|
| 主体材质 | 316不锈钢 |
| 密封件 | 石墨填料（标配）/ FKM（可选） |
| 适用介质（具体名称） | 稀硫酸（≤10%）、稀盐酸（≤5%）、盐水、海水、醋酸、碱液（≤20%） |
| 工作压力 | ≤10.0MPa |
| 工作温度 | -50℃ ~ 450℃ |
| 特点 | 耐氯离子及弱酸碱腐蚀，适用于沿海及化工工况 |
应用推荐：海水淡化设备、沿海化工厂储罐、含盐水处理系统、中等腐蚀性介质容器。
五、材质选型总结
主体材质选择说明：
- 对于水、蒸汽、轻油等无腐蚀性介质，选用碳钢，性价比高。
- 对于弱酸弱碱、纯水、乙醇等一般腐蚀性介质，选用304不锈钢。
- 对于稀硫酸、稀盐酸、海水等含氯离子或弱腐蚀介质，选用316不锈钢。
- 对于强腐蚀性介质（如浓盐酸、二氯甲烷、甲苯），石英管液位计不适用，应选用内衬PTFE的磁翻板液位计或雷达液位计。
六、常见问题（Q&A）
Q1：石英管液位计能否用于二氯甲烷或甲苯介质？
A：不建议。二氯甲烷、甲苯等有机溶剂会腐蚀石英管密封垫片（石墨或普通橡胶），且石英管本身不耐碱性有机溶剂。此类介质请选用磁翻板液位计（PTFE衬里+FKM密封）或雷达液位计。
Q2：是否有防爆证书？
A：有。可提供Ex d IIB T6防爆合格证，适用于防爆区域（需选配防爆型）。
Q3：石英管破裂时如何保证安全？
A：产品内置钢珠自动封闭装置，当石英管破裂时，钢珠在≥0.3MPa压力差下自动封闭上下通道，防止介质喷出，保障现场安全。
Q4：能否输出4-20mA信号？
A：可以。可选配远传变送器（磁致伸缩或干簧管），输出4-20mA+HART，接入DCS/PLC。
Q5：低温环境下如何使用？
A：可选配蒸汽伴热夹套，通入≤1.0MPa蒸汽，防止介质结冰或结晶。
七、应用案例（真实发货）
✔ 我公司已向某热电厂供货碳钢石英管液位计，用于锅炉汽包水位监测，工作压力6.4MPa，温度350℃，运行稳定，双色显示清晰。
✔ 向精细化工客户提供304不锈钢石英管液位计，用于乙二醇储罐液位指示，现场无泄漏。
✔ 向沿海水处理项目供应316不锈钢石英管液位计，用于海水提升站液位监测，抗氯离子腐蚀良好。
