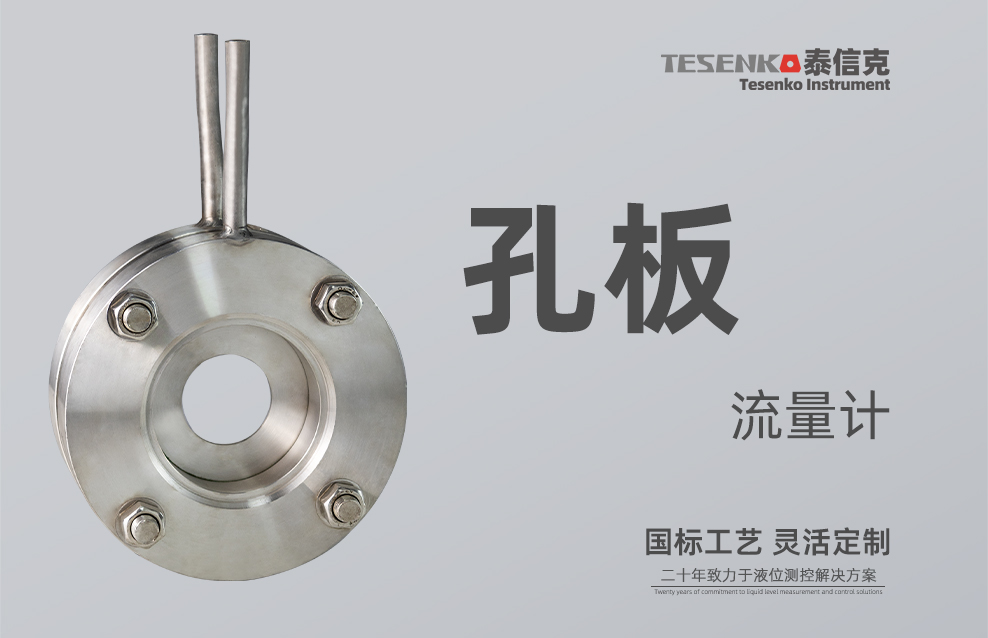

孔板流量计
产品描述：孔板流量计 | 孔板材质：304/316L不锈钢 | FKM密封（取压口） | Ex d IIB T6防爆（可选） | 适用蒸汽/水/天然气/油 | 泰信克仪表
产品特点：孔板流量计，标准节流装置，配合差压变送器测量流量，量程比1:10，精度0.5级，耐高温高压，适用于蒸汽、气体、液体流量测量。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 取压方式 | 角接（环室/单独钻孔）取压、法兰取压 | 根据管径及标准选择 |
| 量程比 | 1:10、1:15 | 常用1:10 |
| 精度 | 0.5级、1级 | 0.5级需配套高精度差压变送器 |
| 设计压力 | ≤16MPa | 更高压力可定制 |
| 公称通径 | DN50 ~ DN1000（更大可定制） | 标准管径 |
| 公称温度 | ≤450℃ | 孔板材质耐温 |
| 接液材质（孔板及法兰） | 304不锈钢 / 316L不锈钢（可选） | 耐腐蚀选316L |
| 接液材质（密封件） | FKM氟橡胶（取压口垫片及法兰垫） | 耐油、耐蒸汽、耐弱酸碱 |
| 防爆等级 | Ex d IIB T6（可选，配防爆差压变送器） | 证书可提供 |
| 输出信号 | 4-20mA + HART（由差压变送器输出） | 可接入DCS/PLC |
| 适用介质（具体名称） | 蒸汽（饱和/过热）、水、天然气、压缩空气、氮气、轻油、化工气体（非腐蚀性） | 特殊腐蚀性介质需选用316L或哈氏合金孔板 |
| 认证资质 | 防爆合格证（可选）、ISO9001 | 证书编号随货提供 |
二、产品特点
结构简单，安装方便，使用寿命长
标准化设计，无需实流标定，成本低
耐高温高压，适用于蒸汽等恶劣工况
可选配差压变送器及积算仪，实现瞬时/累计流量显示
取压方式多样，适应不同管道标准
可加装防爆变送器，用于防爆区域
三、按取压方式划分的规格与应用
1. 取压方式：角接取压（环室取压或单独钻孔）

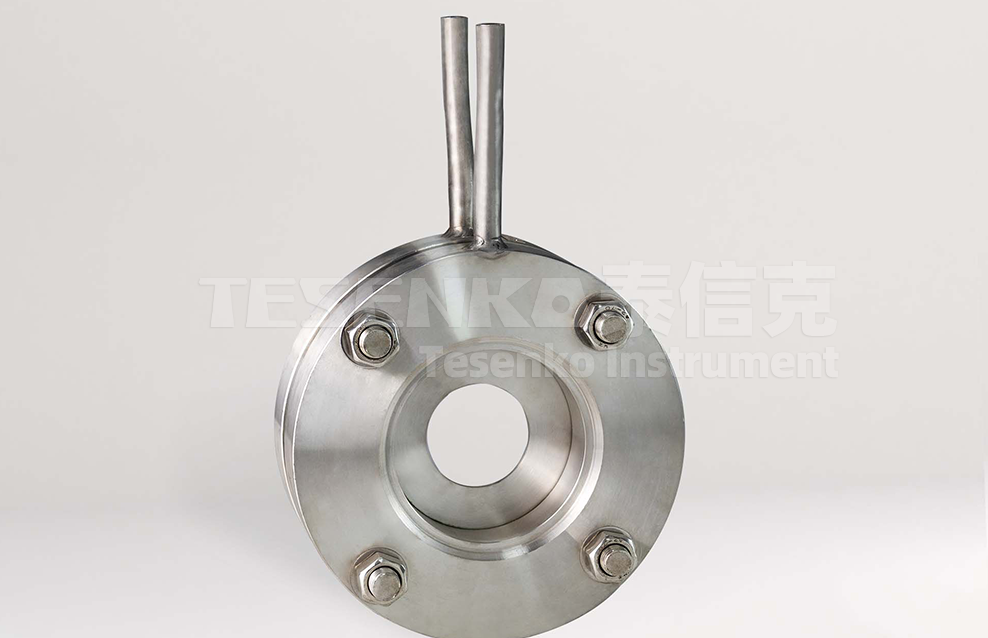

[图片：角接取压孔板流量计，带环室]
参数值 适用管径：DN50 ~ DN400（环室）；DN50以上可单独钻孔
标准：GB/T 2624、ISO 5167
特点：取压点靠近孔板，差压信号强，测量精度高
典型应用：蒸汽、天然气、化工气体、水
2. 取压方式：法兰取压
[图片：法兰取压孔板流量计，带取压法兰]
| 参数 | 值 |
|---|---|
| 适用管径：DN50 ~ DN1000 标准：GB/T 2624、ISO 5167 特点：取压法兰与管道法兰一体，安装方便，取压口不易堵塞 典型应用：油品、化工液体、水、蒸汽 | |
四、孔板材质及密封选型指南
| 介质类型 | 推荐孔板材质 | 推荐密封件（垫片） | 备注 |
|---|---|---|---|
| 水、蒸汽、天然气、压缩空气 | 304不锈钢 | FKM氟橡胶或石墨垫片 | 经济通用 |
| 弱酸、弱碱、海水 | 316L不锈钢 | FKM氟橡胶 | 耐腐蚀 |
| 含氯离子、酸性气体 | 316L或哈氏合金 | FKM或PTFE垫片 | 需特殊选型 |
五、材质选型总结
孔板及密封件选择说明：
- 对于水、蒸汽、天然气、油品等无腐蚀或弱腐蚀介质，选用304不锈钢孔板 + FKM密封垫片，经济可靠。
- 对于含盐、弱酸碱、化工气体等腐蚀性介质，选用316L不锈钢孔板 + FKM密封，提高耐蚀性。
- 对于高温（>400℃）工况，密封件需改用石墨缠绕垫，FKM不适用（耐温≤200℃）。
- 防爆场合需选用隔爆型差压变送器，并配防爆接线盒，证书可提供。
六、常见问题（Q&A）
Q1：孔板流量计能否用于二氯甲烷或甲苯介质？
A：可以，但需注意：二氯甲烷、甲苯等有机溶剂可能对普通密封件（FKM耐受性有限，需长期测试）和孔板材质（316L可耐）有影响。建议选用316L孔板 + PTFE垫片，并确认差压变送器膜片材质（推荐哈氏合金）。更优方案是使用涡街流量计或质量流量计。
Q2：量程比1:10是什么意思？
A：最大流量与最小可测流量之比为10:1。例如0-100t/h，最小可测约10t/h。
Q3：是否需要配套差压变送器？
A：是的。孔板本身只产生差压信号，需配差压变送器（我公司可提供）转换成4-20mA输出。
Q4：安装时有哪些注意事项？
A：孔板前后需有足够直管段（前10D后5D），取压口位置正确，密封垫片对中，避免泄漏。
Q5：防爆等级如何选择？
A：配Ex d IIB T6隔爆型差压变送器，适用于Zone 1防爆区。证书可提供。
七、应用案例（真实发货）
✔ 我公司已向某热电厂供货角接取压孔板流量计（304材质，DN200），配套差压变送器，用于主蒸汽流量测量，温度450℃，压力10MPa，运行稳定。
✔ 向天然气公司提供法兰取压孔板流量计（DN150，316L材质），用于天然气贸易计量，精度0.5级，通过当地计量院检定。
✔ 向化工厂提供不锈钢孔板流量计，用于循环水流量监测，FKM密封无泄漏，输出4-20mA至DCS。
注：以上参数为标准配置，可根据客户需求定制。具体选型请咨询我司技术人员。
