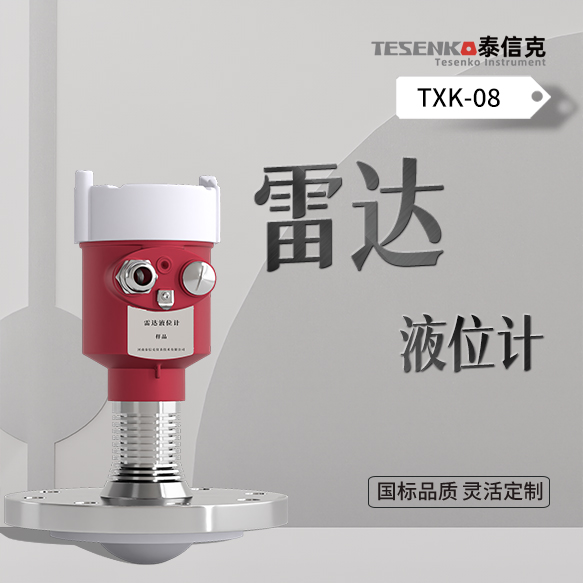

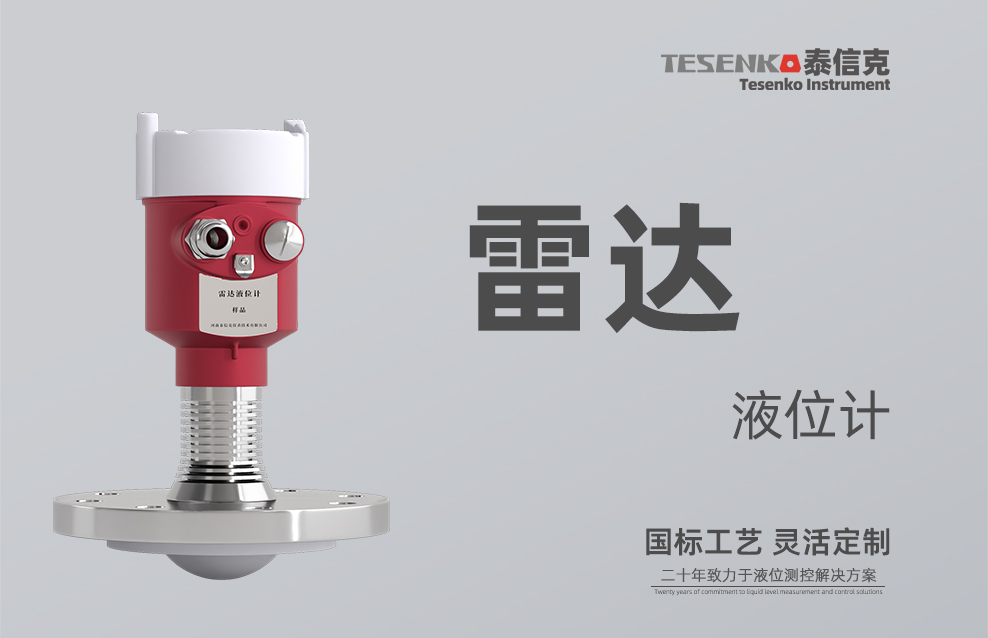

雷达液位计
产品描述：雷达液位计 | TXK-08系列 | 天线材质：304/316L/PTFE | FKM密封 | Ex ia/Ex d防爆（可选） | 适用水/酸/碱/有机溶剂/粉尘
产品特点：TXK-08系列智能雷达物位计，非接触式连续测量，微波脉冲技术，不受压力、温度、密度、泡沫、粉尘、蒸汽等影响，适用于各种复杂工况。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 测量范围 | 0.08m ~ 10m / 20m / 30m / 60m / 120m（可选） | 不同量程对应不同天线及频率 |
| 测量间隔 | 最快100ms | 可调 |
| 工作频率 | 80GHz（典型） | 高频率，波束角小 |
| 接液材质（天线/过程连接） | 304不锈钢 / 316L不锈钢 / PTFE（聚四氟乙烯） | 强腐蚀介质必须选PTFE天线 |
| 接液材质（密封件） | FKM氟橡胶 | 标配，耐腐蚀、耐温 |
| 防爆等级 | Ex ia IIC T6 Ga（本安） / Ex d IIC T6（隔爆）可选 | 证书可提供，适用于Zone 0/1 |
| 输出信号 | 4-20mA + HART / MODBUS（RS485） | 标配，可同时输出 |
| 通讯方式 | HART、MODBUS总线 | 支持远程通讯与升级 |
| 供电电压 | 24VDC（标准） | 宽电压可选 |
| 过程温度 | -40℃ ~ +200℃（标准）；高温延长天线可达+350℃ | 根据工况选型 |
| 过程压力 | -0.1MPa ~ 4.0MPa（更高可定制） | 取决于过程连接及天线 |
| 防护等级 | IP66 / IP67 | 适用于户外及潮湿环境 |
| 适用介质（具体名称） | 液体：水、盐酸、硫酸、氢氧化钠、二氯甲烷、甲苯、甲醇、乙醇、油品 固体：水泥粉尘、煤粉、塑料颗粒、谷物 | 非接触测量，不受介质导电性影响 |
| 认证资质 | 防爆合格证（可提供）、ISO9001、SIL2（可选） | 证书编号随货提供 |
二、产品特点
最小3°天线波束角，对安装环境要求低，抗干扰强
波长更短，在固体表面具有更好的反射特性，无需特别安装支架
不受压力、温度、密度、泡沫、粉尘、惰性气体、烟尘、蒸汽、化学物质影响
安装简单，牢固耐用，免维护
适用于高温测量，过程温度达200℃，采用高温延长天线时可达到350℃
支持远程通讯与远程升级，减少等待时间
支持手机蓝牙通讯，方便现场人员维护调试
三、按天线/过程连接材质划分的规格与应用
1. 天线材质：304不锈钢

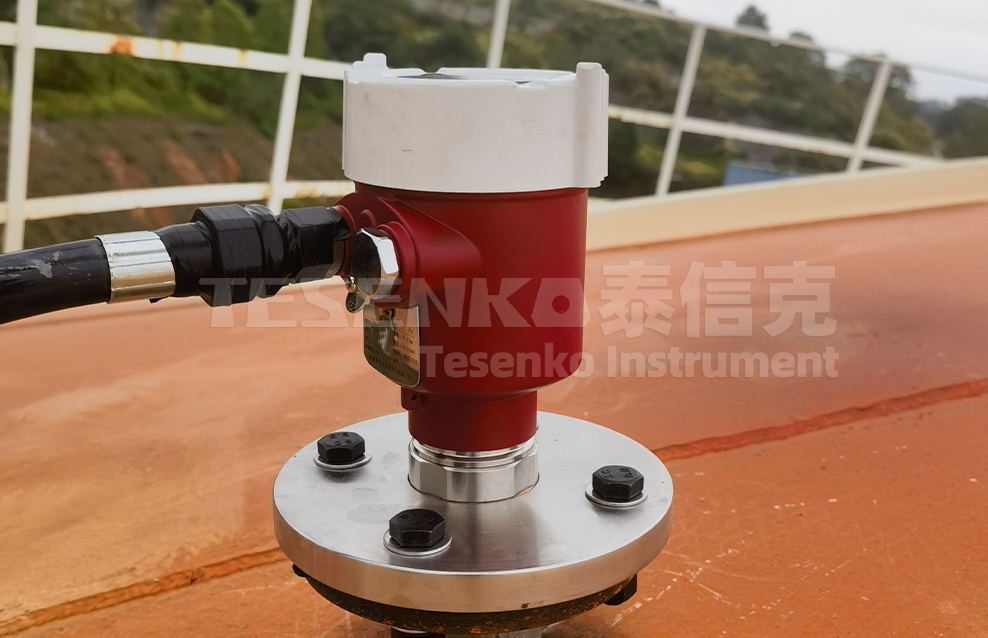

[图片：304不锈钢天线雷达液位计，喇叭口天线，法兰连接]
| 参数 | 值 |
|---|---|
| 天线材质 | 304不锈钢 |
| 密封件 | FKM氟橡胶 |
| 适用介质（具体名称） | 水、轻油（柴油/汽油）、酒精、乙二醇溶液、稀酸（≤10%）、稀碱（≤10%） |
| 最大量程 | 30m（液体）/ 20m（固体） |
| 工作温度 | -40℃ ~ 150℃ |
| 特点 | 经济型，适用于一般工业储罐、水处理、油库 |
应用推荐：水罐、油罐、酒精储罐、冷却塔、污水处理池。
2. 天线材质：316L不锈钢

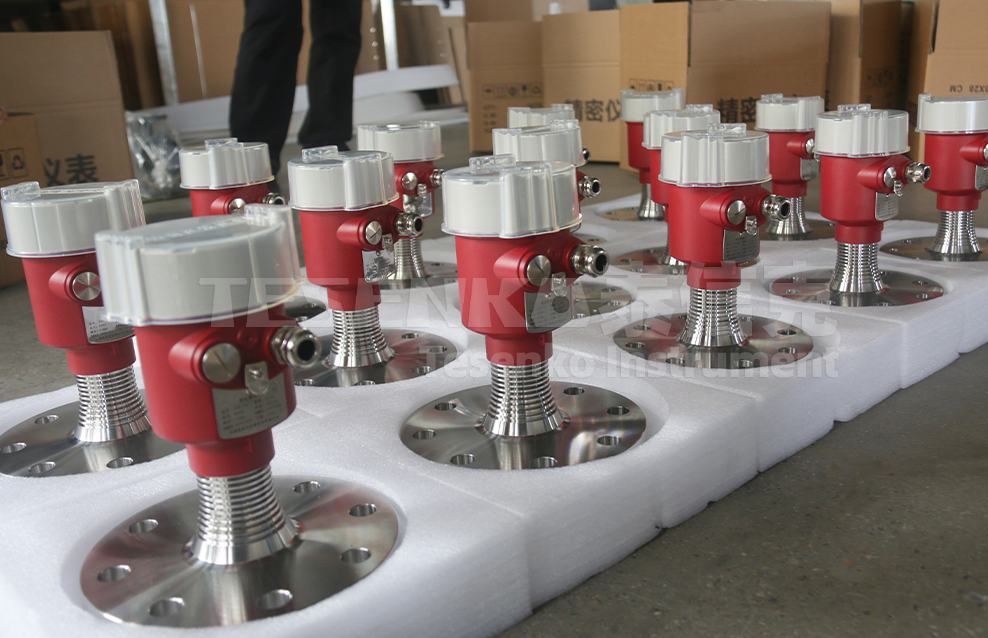

[图片：316L不锈钢天线雷达液位计，防腐标牌]
| 参数 | 值 |
|---|---|
| 天线材质 | 316L不锈钢 |
| 密封件 | FKM氟橡胶 |
| 适用介质（具体名称） | 海水、盐水、稀硫酸（≤30%）、稀盐酸（≤20%）、醋酸、碱液（≤30%）、甲醇、丙酮 |
| 最大量程 | 60m（液体） |
| 工作温度 | -40℃ ~ 200℃ |
| 特点 | 耐氯离子及弱酸碱腐蚀，适用于沿海化工、食品制药 |
应用推荐：海水提升站、化工弱酸碱储罐、制药溶剂罐、食品级液体罐。
3. 天线材质：PTFE（聚四氟乙烯）
[图片：PTFE天线雷达液位计，白色防腐天线，法兰连接]
| 参数 | 值 |
|---|---|
| 天线材质 | PTFE（聚四氟乙烯） |
| 密封件 | FKM氟橡胶 |
| 适用介质（具体名称） | 强酸：浓盐酸（37%）、浓硫酸（98%）、浓硝酸（65%）、氢氟酸（40%） 有机溶剂：二氯甲烷、甲苯、二甲苯、三氯乙烯、丙酮、丁酮 强氧化剂：双氧水、次氯酸钠 |
| 最大量程 | 30m（液体，根据介电常数） |
| 工作温度 | -40℃ ~ 180℃ |
| 特点 | PTFE耐几乎所有化学介质腐蚀，不挂料，是强腐蚀工况首选 |
应用推荐：精细化工反应釜、制药含氯溶剂储罐、半导体湿法腐蚀设备、危化品罐区。
四、天线材质选型总结
天线材质选择说明：
- 对于水、轻油、酒精等无腐蚀或弱腐蚀介质，选用304不锈钢天线，性价比高。
- 对于海水、稀酸碱、甲醇等中等腐蚀介质，选用316L不锈钢天线。
- 对于强酸（浓盐酸、浓硫酸）、有机溶剂（二氯甲烷、甲苯）、强氧化剂，必须选用PTFE全防腐天线 + FKM密封，禁止使用金属天线（会迅速腐蚀）。
- 雷达液位计为非接触测量，天线材质是唯一接液部分，选型至关重要。
五、常见问题（Q&A）
Q1：雷达液位计能否用于二氯甲烷介质？
A：可以，但必须选用PTFE天线 + FKM密封的配置。二氯甲烷是含氯强溶剂，会腐蚀金属天线，PTFE是完全耐腐蚀的。我公司已有向精细化工客户发货的实际应用，测量稳定。
Q2：测量是否受泡沫、蒸汽影响？
A：80GHz高频雷达波长更短，具有较强的穿透能力，可穿透一定厚度的泡沫和蒸汽，但严重泡沫或冷凝可能影响信号，建议选用带吹扫或透镜天线的型号。
Q3：输出信号有哪些？能否接入DCS？
A：标配4-20mA+HART和MODBUS（RS485），均可直接接入DCS/PLC。
Q4：防爆等级是多少？有证书吗？
A：可提供Ex ia IIC T6 Ga（本安）或Ex d IIC T6（隔爆）防爆合格证，适用于Zone 0/1防爆区。证书可提供。
Q5：最大量程120m是用于什么工况？
A：120m量程通常用于大型固体料仓（如水泥、煤粉仓），液体测量一般30m以内即可。选型时请告知实际量程需求。
六、应用案例（真实发货）
✔ 我公司已向某精细化工企业供货PTFE天线雷达液位计（Ex ia防爆），用于二氯甲烷储罐液位连续测量，不受蒸汽影响，信号稳定，精度±2mm。
✔ 向大型油库提供316L不锈钢天线雷达液位计，用于汽油/柴油储罐液位监测，配套罐旁显示及远传系统，防爆认证通过验收。
✔ 向水泥厂供货大波束角雷达液位计（304天线），用于水泥熟料库料位测量，量程60m，抗粉尘能力强。
