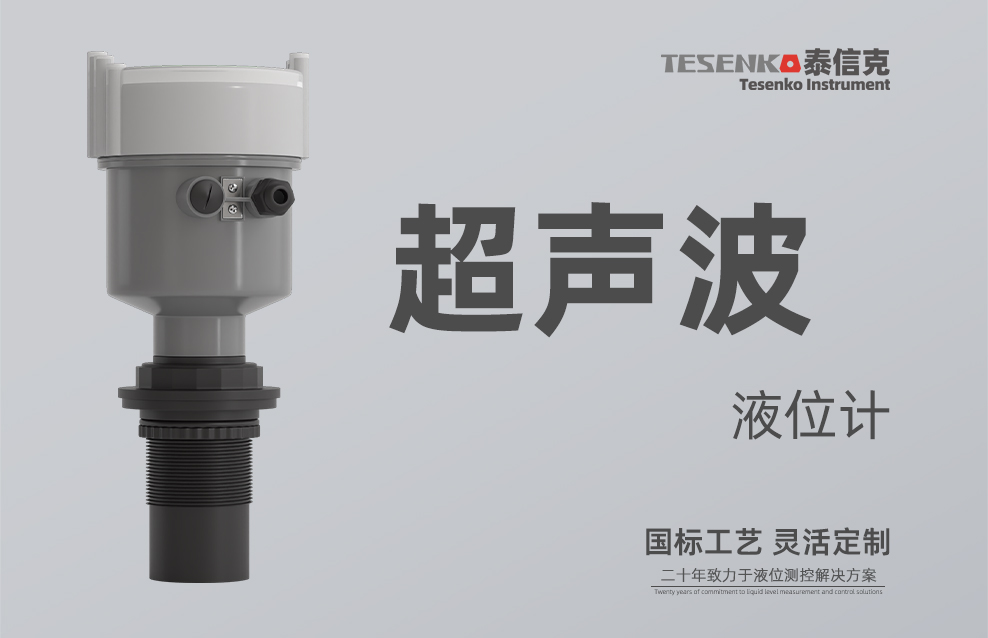

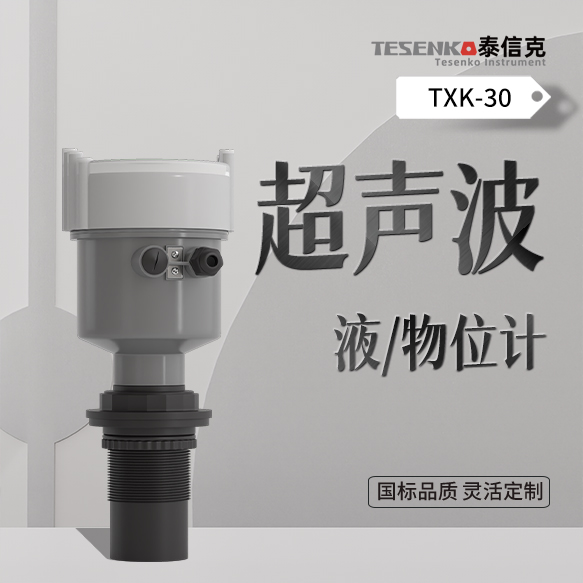

超声波液位计
产品描述：超声波液位计 | 探头材质：PVC / PTFE | FKM密封（可选） | Ex d IIB T6防爆（可选） | 适用水/酸/碱/污水 | 泰信克仪表
产品特点：超声波液位计，非接触连续测量，内置温度补偿，输出4-20mA/RS485，可选无线传输，适用于水处理、化工储罐、浆料等液位监测。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 测量范围 | 0~10m（可定制0~30m） | 订货时选定量程 |
| 盲区 | 0.45m ~ 0.6m（随量程增大） | 盲区内无法测量 |
| 发射角 | 小于10°（因传感器不同） | 波束角小，安装要求低 |
| 精度 | ±0.25% ~ 5% F.S（视量程） | 大量程精度略降 |
| 最小显示分辨率 | 1mm | 数字显示 |
| 温度补偿 | 自动温度补偿（内置） | 消除声速变化影响 |
| 接液材质（探头） | PVC（标准）/ PTFE（防腐型可选） | PTFE耐腐蚀，适用于化工液体 |
| 密封件 | EPDM（标配）/ FKM氟橡胶（可选） | 腐蚀性介质建议选FKM |
| 防爆等级 | Ex d IIB T6（可选） / 非防爆 | 防爆区可选，证书可提供 |
| 模拟输出信号 | 0~20mA / 4~20mA（负载>300Ω） 0~5V / 0~10V（可选） | 标配4-20mA |
| 数字输出 | RS485（Modbus RTU） | 可接入DCS/PLC |
| 无线传输 | 内置GPRS无线通信（可选） 短信数据提示（可定制） | 适合无人值守现场 |
| 开关输出 | 两路NPN / 继电器（AC250V-5A / DC24V-10A） | 可用于高位/低位报警 |
| 工作电压 | DC12-24V 或 AC220V（订货时选定） | 功耗<1.5W |
| 外壳材质 | ABS工程塑料 / 尼龙 / 铸铝（可选） | 根据安装环境选型 |
| 安装接口 | G1½管螺纹 / M60×2 / 圆孔配大锣环 / DN80非标法兰（按量程） | 详见选型表 |
| 电气接口 | M20×1.5（标配） | – |
| 适用介质（具体名称） | 水、污水、稀盐酸（≤20%）、稀硫酸（≤30%）、氢氧化钠（≤30%）、乙醇、化学液体（无强挥发） | 不适用于真空、强泡沫、剧烈挥发、高温工况 |
| 认证资质 | 防爆合格证（可选）、ISO9001 无线设备入网许可（选无线时） | 证书编号随货提供 |
二、产品特点
非接触测量，不受介质密度、粘度影响
自动温度补偿，测量精度稳定
内置GPRS无线传输（可选），手机短信报警
模拟量、开关量、RS485多种输出，方便系统集成
任意调整模拟量输出范围，支持自定义数学函数运算
LCD/LED/OLED高清显示，本机按键完成参数设置
外壳材质可选ABS、尼龙、铸铝，适应不同腐蚀环境
三、按探头材质及外壳划分的规格与应用
1. 探头材质：PVC | 外壳：ABS工程塑料

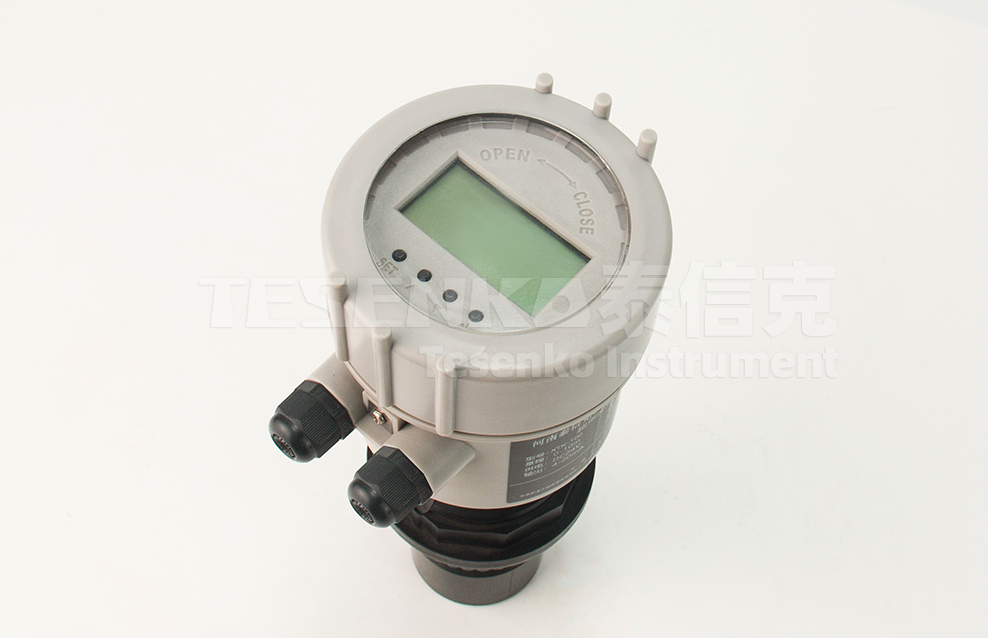

[图片：PVC探头超声波液位计，ABS外壳，G螺纹安装]
| 参数 | 值 |
|---|---|
| 探头材质：PVC，密封件EPDM（标配）/ 可选FKM | |
| 外壳材质：ABS工程塑料（防护等级IP65） | |
| 适用介质（具体名称）：水、污水、稀碱液（≤10% NaOH）、乙醇、乙二醇溶液 | |
| 工作温度：-20℃ ~ +60℃ | |
| 特点：经济型，适用于水处理、环保、食品行业 | |
应用推荐：污水处理厂、自来水厂、雨水池、中和池、储水罐。
2. 探头材质：PTFE | 外壳：铸铝（防腐涂层）
[图片：PTFE探头超声波液位计，铸铝外壳，法兰安装，耐腐蚀]
| 参数 | 值 |
|---|---|
| 探头材质：PTFE（聚四氟乙烯），密封件FKM氟橡胶 | |
| 外壳材质：铸铝（表面防腐涂层，IP67） | |
| 适用介质（具体名称）：稀盐酸（≤20%）、稀硫酸（≤30%）、氢氧化钠（≤30%）、化学液体（无强挥发、无泡沫） | |
| 工作温度：-20℃ ~ +70℃（探头耐温80℃） | |
| 特点：耐酸碱腐蚀，适用于化工储罐、电镀槽 | |
应用推荐：化工厂酸碱储罐、电镀液位控制、制药中间体罐（非强有机溶剂）。
四、不同量程外形尺寸
| 量程 | 外形尺寸 | 安装接口 |
|---|---|---|
| 2m | Φ74mm × 132mm × G1½ | G1½管螺纹 或 Φ50mm圆孔配大锣环 |
| 5m ~ 15m | Φ92mm × 198mm × M60×2 | M60×2 或 61mm圆孔配大锣环 |
| 20m ~ 30m | Φ92mm × 270mm × DN80法兰 | DN80非标法兰（可定制） |
五、探头材质选型总结
探头材质选择说明：
- 对于水、污水、弱碱、乙醇等无腐蚀或弱腐蚀介质，选用PVC探头 + ABS外壳，性价比高。
- 对于稀酸（≤30%）、稀碱（≤30%）、电镀液等中等腐蚀介质，选用PTFE探头 + 铸铝防腐外壳，密封件升级为FKM。
- 对于强腐蚀、有机溶剂（二氯甲烷、甲苯）、浓酸，超声波液位计不适用（声波穿透受挥发、泡沫影响严重），建议选用雷达液位计（PTFE天线）。
- 防爆场合需选用Ex d IIB T6防爆型超声波液位计（铸铝隔爆外壳）。
六、常见问题（Q&A）
Q1：超声波液位计能否用于二氯甲烷或甲苯介质？
A：不推荐。二氯甲烷、甲苯等挥发性有机溶剂会产生大量蒸汽，超声波在蒸汽中衰减严重，导致测量失准或失败。此类介质请选用雷达液位计（80GHz）。
Q2：测量是否受泡沫影响？
A：会。大量泡沫会吸收或散射超声波，导致信号丢失。如存在泡沫，可选用带泡沫抑制算法的型号，或改用雷达液位计。
Q3：输出信号有哪些？能否同时输出？
A：可同时输出4-20mA模拟量 + 两路继电器开关量 + RS485（Modbus）。可选GPRS无线传输。
Q4：是否有防爆证书？
A：有。可提供Ex d IIB T6隔爆合格证，适用于Zone 1防爆区（需选配铸铝隔爆外壳）。
Q5：安装时需要注意什么？
A：探头应垂直对准液面，避开容器内壁、搅拌器、进料口等障碍物。盲区内不能有液位变化（如最高液位需低于盲区）。
七、应用案例（真实发货）
✔ 我公司已向某污水处理厂供货超声波液位计（PVC探头，4-20mA+RS485），用于调节池、清水池液位监测，运行稳定，抗干扰能力强。
✔ 向电镀厂客户提供PTFE探头超声波液位计，用于稀盐酸（15%）储罐液位连续测量，防腐蚀效果良好。
✔ 向油田水处理项目供应无线超声波液位计（GPRS），用于污水沉降罐远程液位监控，数据定时上传云平台。
注：以上参数为标准配置，可根据客户需求定制。具体选型请咨询我司技术人员。
