涡街流量计
产品描述：涡街流量计 | 接液材质：304不锈钢（1Cr18Ni9Ti） | FKM密封（≤200℃） | Ex ia IIC T6本安防爆 | 适用天然气/蒸汽/水/油 | 泰信克仪表
产品特点：涡街流量计，基于卡门涡街原理，测量气体、蒸汽、液体体积流量，精度1.0%，量程比宽，无运动部件，维护量小，输出脉冲或4-20mA信号。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 测量介质 | 一般气体、蒸气（饱和/过热）、天然气、液体 | 导电/非导电均可 |
| 测量流速范围 | 液体0.5~7m/s；气体4~35m/s；蒸气7~70m/s | |
| 公称压力 | 1.6MPa / 2.5MPa / 4.0MPa | 更高压力可定制 |
| 介质温度 | 标准型-40~280℃；高温型-40~350℃ | |
| 精度等级 | 1.0% | 可选0.5级（特殊定制） |
| 量程比 | 1:8 ~ 1:40（视介质） | 气体量程比窄，液体宽 |
| 接液材质（主体/旋涡发生体） | 304不锈钢（1Cr18Ni9Ti） | 可选316L不锈钢 |
| 密封件 | FKM氟橡胶（标配，≤200℃） / 石墨垫片（高温） | 高温蒸汽推荐石墨 |
| 防爆等级 | Ex ia IIC T6 Ga（本安型） | 证书可提供 |
| 输出信号 | 脉冲（三线制） / 4-20mA模拟量（二/三/四线制） | 可同时输出 |
| 供电电源 | 24VDC / 3.6V锂电池 / AC220V | 电池供电可现场显示 |
| 负载电阻 | 250Ω ~ 350Ω（电流输出） | |
| 阻力系数 | Cd < 2.4 | 压力损失小 |
| 环境温度/湿度 | -20~55℃，≤90%RH | 特殊要求可定制 |
| 适用介质（具体名称） | 天然气、饱和蒸汽、过热蒸汽、水、轻油（柴油）、压缩空气、氮气、氧气（脱脂） | 测量氧气需脱脂处理 |
| 认证资质 | 防爆合格证（Ex ia IIC T6）、ISO9001 | 证书编号随货提供 |
二、产品特点
无可动部件，结构简单，长期稳定可靠
量程比宽，可达1:40（液体），适应流量变化大工况
精度1.0%，重复性好
耐高温最高350℃，耐压最高4.0MPa
输出脉冲或4-20mA，可选电池供电及RS485通讯
本安防爆Ex ia IIC T6，适用于Zone 0/1防爆区
三、按介质温度划分的规格与应用
1. 标准型涡街流量计（-40℃ ~ +280℃）

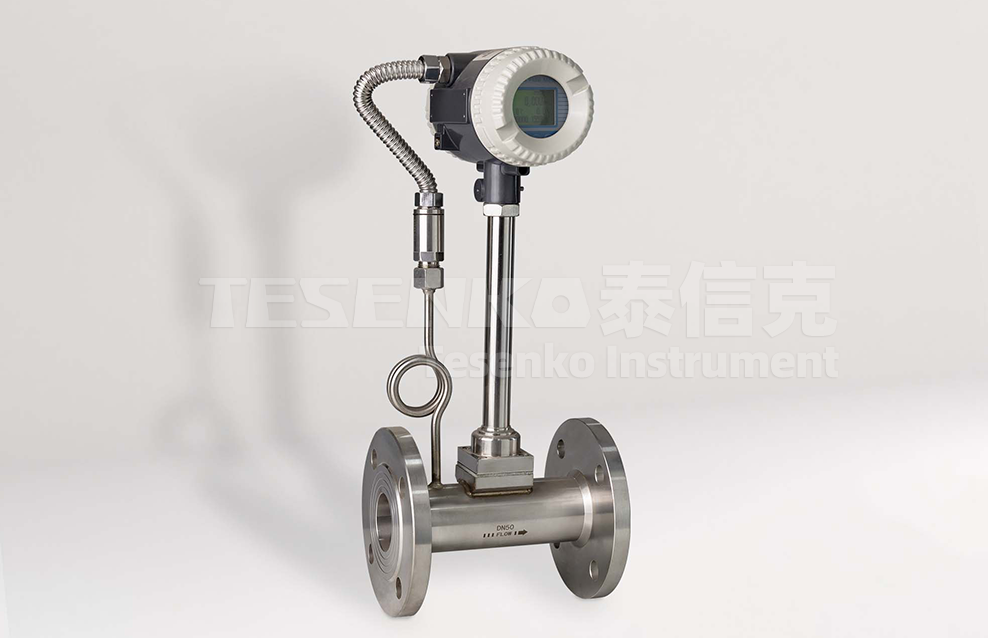

[图片：标准型涡街流量计，304不锈钢本体，适用蒸汽、气体]
| 参数 | 值 |
|---|---|
| 介质温度：-40℃ ~ 280℃，密封件：FKM氟橡胶（标配） 典型介质：饱和蒸汽（≤1.6MPa对应约200℃）、过热蒸汽（≤280℃）、天然气、压缩空气、水、轻油 应用：供热管网蒸汽计量、工业锅炉出口蒸汽、压缩空气总管、天然气调压站 | |
2. 高温型涡街流量计（-40℃ ~ +350℃）
[图片：高温型涡街流量计，带散热片，适用高温过热蒸汽]
| 参数 | 值 |
|---|---|
| 介质温度：≤350℃，密封件：石墨垫片（FKM不适用） 典型介质：高温过热蒸汽（压力≥2.5MPa）、高温烟气、热油 应用：电站锅炉主蒸汽、高温热载体、石化加热炉出口 | |
四、材质及密封件选型总结
接液材质及密封件选择说明：
- 主体材质采用304不锈钢（1Cr18Ni9Ti），适用于大多数气体、蒸汽、水、油品。
- 对于腐蚀性介质（如稀酸、含氯液体），可选用316L不锈钢材质，并确认密封件耐腐蚀性。
- 密封件：介质温度≤200℃时选用FKM氟橡胶，耐油、耐蒸汽、耐弱酸碱；介质温度>200℃时必须改用石墨垫片或金属缠绕垫。
- 本安防爆Ex ia IIC T6已标配，适用于防爆区域，需配安全栅。
- 测量氧气时，必须进行脱脂处理，避免爆炸风险。
五、常见问题（Q&A）
Q1：涡街流量计能否用于二氯甲烷或甲苯介质？
A：可以，但需注意：二氯甲烷、甲苯等有机溶剂对FKM密封有溶胀风险（长期浸泡），建议选用全316L不锈钢结构，密封件改用PTFE或全金属密封，并确认涡街发生体材质兼容。更优选择是采用PTFE衬里或特殊涂层，但需定制。请提供具体工况由技术人员选型。
Q2：测量蒸汽时是否需要温压补偿？
A：涡街流量计直接测量体积流量，若需质量流量，必须配套温度、压力传感器进行补偿。我公司可提供一体化温压补偿型涡街流量计。
Q3：输出信号是脉冲还是4-20mA？
A：可同时输出脉冲（三线制）和4-20mA模拟量（两线制），也可选RS485通讯。
Q4：防爆等级ia IIC T6适用于哪些区域？
A：适用于Zone 0、Zone 1、Zone 2气体防爆区，是最高等级本安防爆。证书可提供。
Q5：安装直管段要求多少？
A：上游至少10D，下游至少5D，若上游有弯头、阀门等，需延长至20D以上。
六、应用案例（真实发货）
✔ 我公司已向某热力公司供货标准型涡街流量计（DN150，1.6MPa），用于饱和蒸汽贸易结算，配套温压补偿积算仪，精度1.0%，运行稳定。
✔ 向天然气门站提供防爆型涡街流量计（Ex ia IIC T6），用于天然气计量，输出脉冲至流量计算机，通过当地计量检定。
✔ 向化工厂提供316L材质涡街流量计，用于压缩空气流量监测，4-20mA信号接入DCS，免维护。
注：以上参数为标准配置，可根据客户需求定制。具体选型请咨询我司技术人员。
