电极式水位传感器
产品描述：电极式水位传感器 | 主体材质：碳钢 / 不锈钢 | 陶瓷/PTFE绝缘 | 石墨垫片 / FKM密封（可选） | Ex ia/Ex d防爆（可选） | 适用水/蒸汽 | 锅炉汽包专用
产品特点：电极式水位传感器，利用水和蒸汽导电率差异输出开关量信号，配合二次仪表实现水位显示、报警及控制，适用于锅炉汽包、高压加热器等水位监测。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 设计压力 | 2.5MPa（最高） | 试验压力3.8MPa |
| 额定温度 | ≤225℃（饱和蒸汽） | 对应饱和蒸汽压力 |
| 测量范围（中心距） | 300mm / 330mm / 350mm / 400mm / 440mm（可定制） | 按锅炉汽包尺寸选型 |
| 电极数量 | 2极 / 4极 / 5极 / 6极 / 11极（可定制） | 不同点数对应不同控制精度 |
| 主体材质 | 碳钢（20#）、不锈钢（304/316） | 详见下方材质选型 |
| 接液材质（电极绝缘） | 陶瓷（高温型）/ PTFE（聚四氟乙烯，低温型） | 陶瓷耐高温225℃，PTFE耐温≤180℃ |
| 密封件 | 石墨垫片（标配）/ FKM氟橡胶（可选，≤200℃） | 高温工况必须用石墨 |
| 防爆等级 | Ex ia IIC T6 Ga（本安） / Ex d IIB T6（隔爆）可选 | 证书可提供 |
| 输出信号 | 开关量（电极通断），可配二次仪表输出4-20mA及报警触点 | 直接接入PLC或继电器回路 |
| 连接法兰 | DN20、DN25（HG/T20592） | 可定制其他规格 |
| 安装方向 | 180°（垂直） / 90°（水平） | 根据汽包接口选择 |
| 排污尺寸 | DN15内螺纹（配排污阀） | 定期排污清洁电极 |
| 适用介质（具体名称） | 水、蒸汽（锅炉软化水、饱和蒸汽） | 不适用于腐蚀性化学液体 |
| 认证资质 | 防爆合格证（可选）、ISO9001、锅炉压力容器配套资质 | 证书编号随货提供 |
二、产品特点
利用水、蒸汽导电率差异，信号可靠，响应迅速
电极采用陶瓷或PTFE绝缘，耐高温、耐腐蚀、不结垢
可多点测量，最多11点电极，实现水位连续监控
可选配二次仪表，数字+光柱显示，输出4-20mA及报警触点
结构简单，安装方便，排污口可定期清理电极
防爆型可选，适用于燃气锅炉房等防爆区域
三、按主体材质划分的规格与应用
1. 主体材质：碳钢（20#）

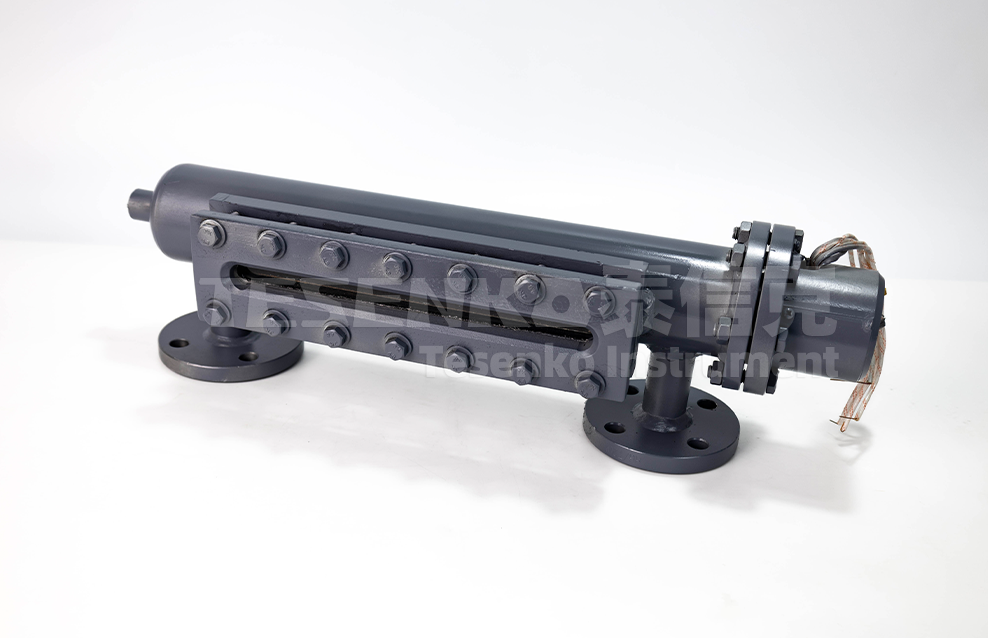

[图片：碳钢电极式水位传感器，表面防锈漆，带电极接线盒]
| 参数 | 值 |
|---|---|
| 主体材质：碳钢，密封件：石墨垫片（标配），电极绝缘：陶瓷 | |
| 适用压力：≤2.5MPa，适用温度：≤225℃ | |
| 适用介质：锅炉软化水、饱和蒸汽（无腐蚀性） | |
| 特点：经济型，适用于中低压工业锅炉 | |
应用推荐：工业蒸汽锅炉汽包水位高低位报警、除氧器水位控制。
2. 主体材质：不锈钢（304/316）

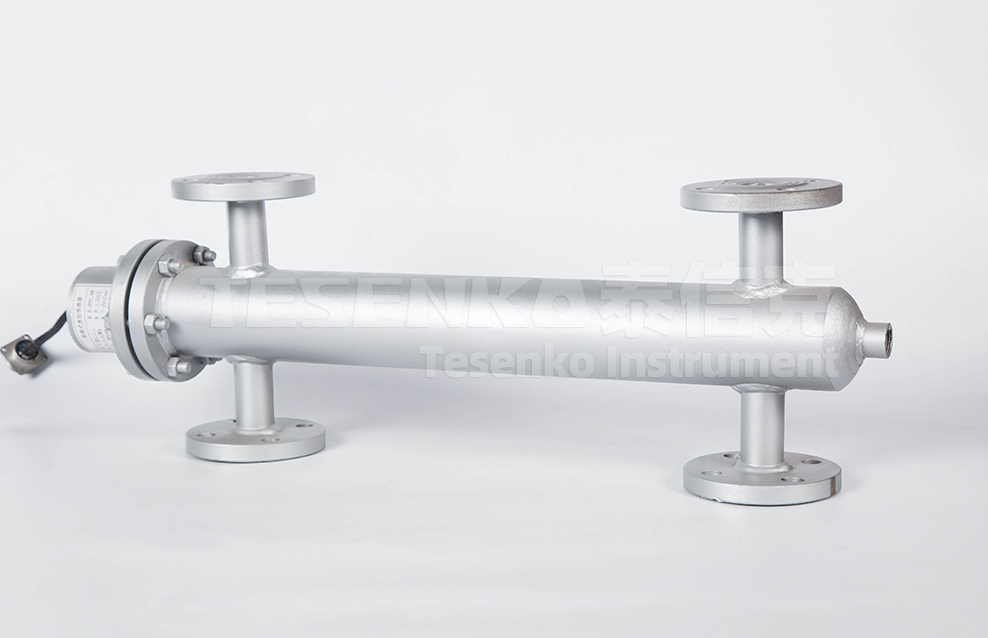

[图片：不锈钢电极式水位传感器，耐腐蚀，光亮表面]
| 参数 | 值 |
|---|---|
| 主体材质：304或316不锈钢，密封件：石墨垫片/FKM可选，电极绝缘：陶瓷或PTFE | |
| 适用压力：≤2.5MPa，适用温度：≤225℃（陶瓷绝缘） | |
| 适用介质：除盐水、纯蒸汽、弱腐蚀性锅炉水 | |
| 特点：耐腐蚀，适用于对水质要求高的场合 | |
应用推荐：制药行业纯蒸汽发生器、食品行业锅炉、高压锅炉给水系统。
四、电极数量与水位控制点
| 电极数量 | 典型控制点 | 适用场景 |
|---|---|---|
| 2极 | 超高/超低报警 | 简单极限报警 |
| 4极 | 超高、高、低、超低 | 常规锅炉水位报警 |
| 5极 | 超高、高、正常、低、超低 | 增加正常水位指示 |
| 6极 | 在5点基础上增加一个备用或给水调节点 | 精细控制 |
| 11极 | 连续多点显示，模拟连续水位 | 大型锅炉水位模拟量输出 |
五、材质选型总结
主体材质及绝缘选择说明：
- 对于常规工业锅炉（压力≤2.5MPa，温度≤225℃），选用碳钢主体 + 陶瓷绝缘电极，经济可靠。
- 对于纯蒸汽、制药、食品等对水质要求高的场合，选用不锈钢主体 + 陶瓷/PTFE绝缘，避免腐蚀和污染。
- 密封件：高温（>200℃）必须使用石墨垫片；低温（≤200℃）且无腐蚀时可选用FKM氟橡胶。
- 防爆区域需选用本安或隔爆型电极传感器，配合安全栅或隔爆接线盒，证书可提供。
六、常见问题（Q&A）
Q1：电极式水位传感器能否用于二氯甲烷或甲苯介质？
A：不可以。本产品专为水、蒸汽设计，有机溶剂导电性差且会腐蚀电极绝缘材料。此类介质请选用磁翻板液位计（PTFE衬里）或雷达液位计。
Q2：电极绝缘材料陶瓷和PTFE有何区别？
A：陶瓷耐高温（最高300℃），适用于蒸汽工况；PTFE耐温≤180℃，但耐化学腐蚀性更好。锅炉水位测量推荐陶瓷。
Q3：是否需要配套二次仪表？
A：传感器输出为开关量信号，可直接接入PLC或继电器回路。如需光柱显示、4-20mA输出，需选配二次仪表（我公司可提供）。
Q4：防爆等级如何选择？
A：燃气锅炉房通常要求Ex d IIB T6隔爆型；Zone 0区需Ex ia IIC T6本安型。请提供现场防爆区域划分，由技术人员推荐。
Q5：如何清洁电极？
A：定期通过底部DN15排污阀排放污水，冲刷电极表面。严重结垢时可拆下电极用弱酸清洗。
七、应用案例（真实发货）
✔ 我公司已向某热电厂供货碳钢电极式水位传感器（5极，压力2.5MPa），用于锅炉汽包水位高低位报警，信号接入DCS，运行可靠。
✔ 向制药企业提供不锈钢电极传感器（4极，配本安防爆），用于纯蒸汽发生器水位控制，陶瓷绝缘无污染。
✔ 向工业锅炉客户批量供应11极电极传感器，用于10t/h蒸汽锅炉连续水位显示，配套二次仪表输出4-20mA至PLC。
注：以上参数为标准配置，可根据客户需求定制。具体选型请咨询我司技术人员。
