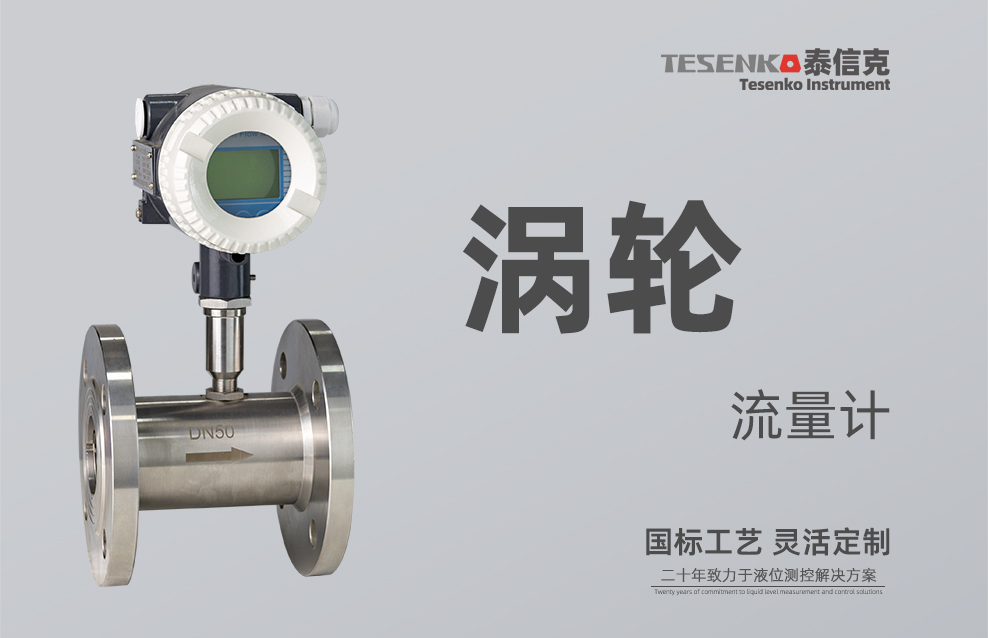

涡轮流量计
产品描述：涡轮流量计 | 传感器材质：304/316L不锈钢 | FKM密封 | Ex ia IICT4 / Ex d IIBT6防爆（可选） | 适用水/油/气体
产品特点：涡轮流量计，高精度测量液体、气体体积流量，精度可达±0.5%R，量程比1:20，输出脉冲或4-20mA，可选防爆及HART通讯，适用于石油、化工、食品等行业。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 执行标准 | 涡轮流量传感器（JB/T9246-1999） | |
| 仪表连接口径 | DN4、6、10、15、20、25、32、40、50、65、80mm | 螺纹或法兰连接 |
| 精度等级 | ±1%R、±0.5%R、±0.2%R（特制） | |
| 量程比 | 1:10、1:15、1:20 | |
| 传感器材质 | 304不锈钢、316L不锈钢（可选） | 详见下方材质选型 |
| 密封件 | FKM氟橡胶 | 标配，耐油、耐弱酸碱 |
| 信号输出功能 | 脉冲信号、4-20mA信号 | |
| 通讯输出功能 | RS485通讯、HART协议等 | |
| 工作电源 | 外电源：+24VDC±15%（用于4-20mA/脉冲/RS485） 内电源：1组3.0V 10AH锂电池 | 电池供电可现场显示累计量 |
| 信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 | |
| 防爆等级 | Ex ia IICT4（本安） / Ex d IIBT6（隔爆）可选 | 证书可提供 |
| 防护等级 | IP65或更高（可定制） | |
| 适用介质（具体名称） | 水、轻油（柴油/汽油）、酒精、乙二醇溶液、天然气、压缩空气、氮气 | 测量气体需注意密度 |
| 认证资质 | 防爆合格证（可选）、ISO9001 | 证书编号随货提供 |
二、产品特点
高精度，最高可达±0.2%R，重复性好
量程比宽，1:20，适应流量变化大工况
结构紧凑，重量轻，安装方便
多种输出：脉冲、4-20mA、RS485、HART
可选电池供电，无需外接电源，适合现场显示
防爆型可选（本安或隔爆），适用于防爆区
三、按传感器材质划分的规格与应用
1. 传感器材质：304不锈钢

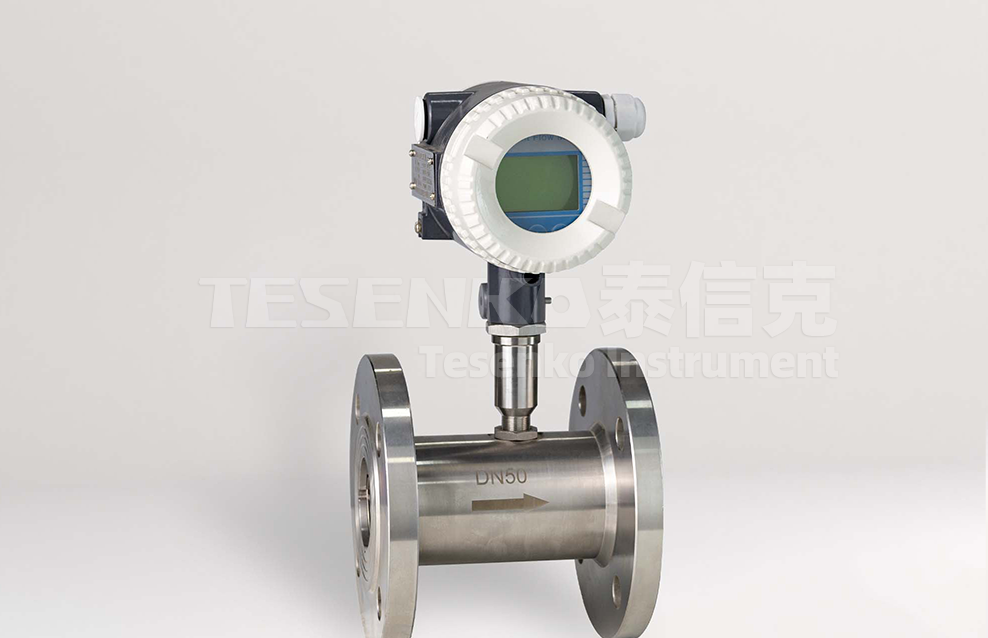

[图片：304不锈钢涡轮流量计，经济型，适用水、油]
| 参数 | 值 |
|---|---|
| 传感器材质：304不锈钢，密封件：FKM氟橡胶 | |
| 适用介质：水、轻油（柴油/汽油）、酒精、乙二醇溶液、天然气、空气（无腐蚀性） | |
| 工作温度：-20℃ ~ +120℃ | |
| 特点：经济通用，适用于无腐蚀或弱腐蚀工况 | |
| 应用推荐：自来水计量、冷却水循环、油品计量、压缩空气测量 | |
2. 传感器材质：316L不锈钢
[图片：316L不锈钢涡轮流量计，耐腐蚀，适用化工液体]
| 参数 | 值 |
|---|---|
| 传感器材质：316L不锈钢，密封件：FKM氟橡胶 | |
| 适用介质：稀酸（≤5%）、稀碱（≤5%）、盐水、海水、含氯液体、有机溶剂（需确认兼容性） | |
| 工作温度：-20℃ ~ +120℃（特殊可定制至200℃） | |
| 特点：耐氯离子及弱酸碱腐蚀 | |
| 应用推荐：海水淡化、化工弱腐蚀介质、制药纯水、食品液体 | |
四、材质选型总结
传感器材质选择说明：
- 对于水、油、天然气、空气等无腐蚀或弱腐蚀介质，选用304不锈钢，性价比高。
- 对于海水、稀酸碱、含氯液体等中等腐蚀介质，选用316L不锈钢，提高耐蚀性。
- 密封件统一采用FKM氟橡胶，耐油、耐水、耐弱酸碱，长期可靠。
- 防爆场合可根据区域选择Ex ia IICT4本安型或Ex d IIBT6隔爆型，证书可提供。
五、常见问题（Q&A）
Q1：涡轮流量计能否用于二氯甲烷或甲苯介质？
A：可以，但需注意：二氯甲烷、甲苯等有机溶剂可能对FKM密封产生溶胀（长期浸泡），建议选用316L不锈钢传感器，密封件改用PTFE或全氟醚。同时需确认涡轮轴承材质兼容。更优选择是采用PTFE衬里或特殊涂层涡轮流量计。请提供具体工况由技术人员选型。
Q2：精度等级±0.5%R是什么意思？
A：±0.5%R表示读数的百分比误差，即测量值的0.5%。例如100m³/h时误差±0.5m³/h。
Q3：输出信号是脉冲还是4-20mA？
A：可同时输出脉冲和4-20mA，也可选RS485或HART通讯。
Q4：防爆等级Ex ia IICT4和Ex d IIBT6有何区别？
A：Ex ia IICT4为本安型，适用于Zone 0/1/2，需配安全栅；Ex d IIBT6为隔爆型，适用于Zone 1/2，外壳耐爆。请根据防爆区域选择。
Q5：安装直管段要求多少？
A：上游至少10D，下游至少5D，若上游有调节阀、弯头等，需延长至20D以上。
六、应用案例（真实发货）
✔ 我公司已向某石油公司供货304不锈钢涡轮流量计（DN50，精度0.5%），用于柴油装车计量，输出脉冲至批量控制器，运行稳定。
✔ 向水处理厂提供316L不锈钢涡轮流量计，用于反渗透产水流量监测，4-20mA信号接入DCS，耐腐蚀性能良好。
✔ 向天然气调压站提供防爆型涡轮流量计（Ex d IIBT6），用于天然气流量计量，配套体积修正仪，通过计量检定。
注：以上参数为标准配置，可根据客户需求定制。具体选型请咨询我司技术人员。
