一、核心技术参数（通用）

二、产品特点

• 无任何可动部件，可靠性极高，免维护

• PTFE绝缘层+FKM密封，耐强腐蚀、不泄漏

• 本安防爆Ex ib IIC T6 Ga，适用于Zone 0/1防爆区

• 输出4-20mA+HART，可接入DCS/PLC

• 四种安装结构，覆盖罐、塔、池、槽、管道等工况

• 抗压力、温度变化影响，测量稳定

三、按结构类型划分的规格与应用

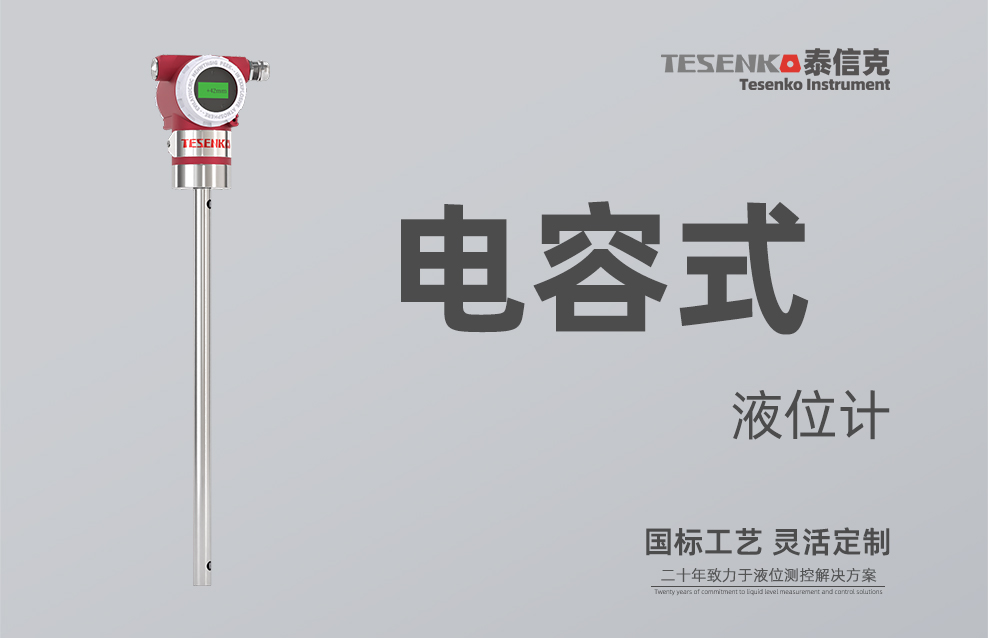

1. 顶装型电容式液位计

[图片：顶装型电容液位计，法兰顶装，硬杆或缆式探极]

2. 侧装型电容式液位计

[图片：侧装型电容液位计，侧面法兰安装，探极水平或倾斜插入]

3. 高压侧装型电容式液位计

[图片：高压侧装型电容液位计，加强结构，耐高压]

4. 小巧型电容式液位计（紧凑型）

[图片：小巧型电容液位计，短杆，螺纹连接，适用于小容器]

四、材质选型总结

接液材质及结构选型说明：
- 探极统一采用316L不锈钢+PTFE绝缘层，耐几乎所有酸、碱、盐及导电液体腐蚀，无溶胀。
- 密封件统一采用FKM氟橡胶，耐高温及化学腐蚀，杜绝泄漏。
- 顶装型：适用于大型储罐、深井，硬杆或缆式可选。
- 侧装型：适用于顶部无法安装的卧式罐、带搅拌器容器。
- 高压侧装型：适用于压力≤25MPa的高压容器，结构加强。
- 小巧型：适用于小型容器、管道、实验室，螺纹连接，经济实用。
- 本产品仅适用于导电介质（电导率≥5µs/cm），不适用于油、纯水、有机溶剂等非导电介质。

五、常见问题（Q&A）

Q1：电容式液位计能否用于二氯甲烷或甲苯介质？

A：不可以。二氯甲烷、甲苯等有机溶剂不导电（电导率远低于5µs/cm），无法测量。此类介质请选用磁翻板液位计（PTFE衬里）或雷达液位计。

Q2：顶装型和侧装型如何选择？

A：顶装型适合顶部空间充足、探极可垂直插入的储罐；侧装型适合顶部有搅拌器、人孔等障碍物，或卧式罐。高压场合选高压侧装型。

Q3：高压侧装型的最大压力和温度是多少？

A：设计压力≤25MPa，探极耐温≤250℃。高温高压下需选用特殊充填密封工艺，可向技术人员定制。

Q4：小巧型可以用在什么尺寸的容器上？

A：适用于高度或直径小于2m的小型储罐、油箱、实验室装置，螺纹连接方便拆卸。

Q5：防爆等级Ex ib IIC T6 Ga需要配安全栅吗？

A：是的。本安系统必须配隔离式安全栅，我公司可配套提供。证书可提供。

六、应用案例（真实发货）

✔ 顶装型：某化工厂盐酸储罐（10m高），采用缆式顶装电容液位计，PTFE绝缘，输出4-20mA，运行2年无故障。

✔ 侧装型：某制药厂搅拌反应釜，顶部无法安装，采用侧装型电容液位计，测量液位与PLC连锁。

✔ 高压侧装型：某热电厂高压锅炉汽包（25MPa），采用高压侧装电容液位计，耐温250℃，替代电接点水位计。

✔ 小巧型：某实验室小型酸碱中和装置，采用小巧型电容液位计，G1/2螺纹安装，实现液位自动控制。

注：以上参数为标准配置，可根据客户需求定制。介质须具备导电性（≥5µs/cm），非导电介质请选用其他类型液位计。具体选型请咨询我司技术人员。
