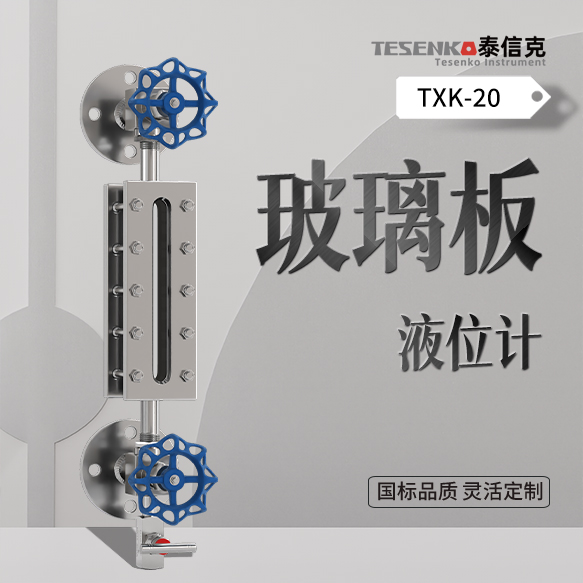

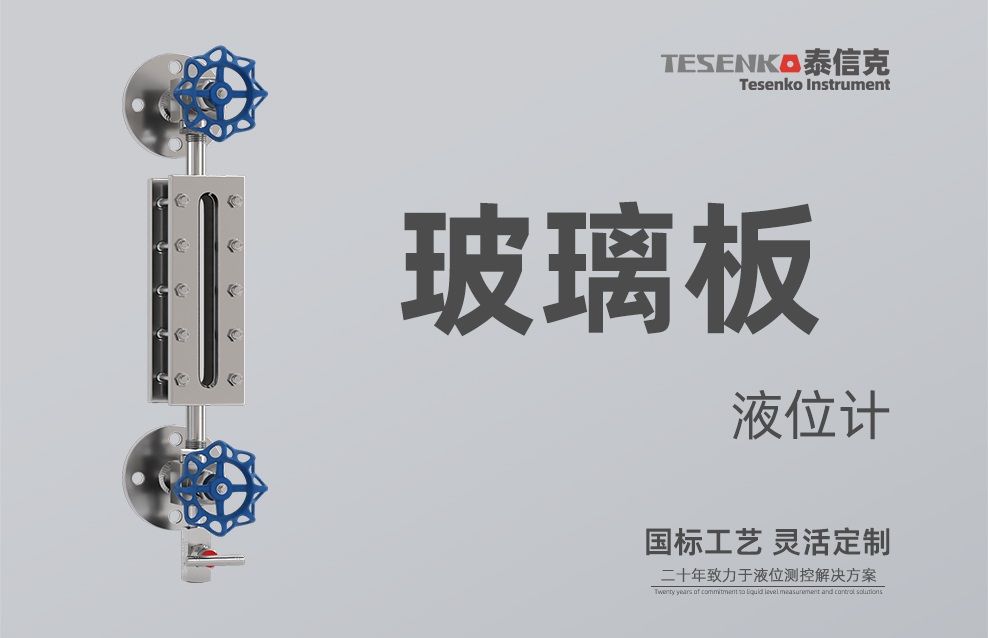

玻璃板液位计 2.0
产品描述：玻璃板液位计 | 主体材质：碳钢 / 304 / 316不锈钢 | 石墨垫片 / FKM密封（可选） | Ex d IIB T6防爆（可选） | 适用水/蒸汽/轻油
产品特点：玻璃板液位计，直读式液位仪表，结构简单，耐高温高压，可选蒸汽/电伴热，适用于锅炉、储罐、反应釜等液位就地指示。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 测量范围 | 300~2400mm（可定制） | 特殊规格可协商订货 |
| 设计压力 | 2.5MPa / 4.0MPa / 6.4MPa | 根据工况选型 |
| 工作温度 | -20℃ ~ 380℃ | 玻璃板耐温范围 |
| 主体材质 | 碳钢、304不锈钢、316不锈钢 | 详见下方材质选型表 |
| 接液材质（密封件） | 石墨垫片（标配）/ FKM氟橡胶（可选） | 强腐蚀介质建议选FKM |
| 防爆等级 | Ex d IIB T6（可选） / 非防爆 | 防爆区可选，证书可提供 |
| 输出信号 | 就地显示（可选配4-20mA远传变送器） | 远传型可接入DCS/PLC |
| 钢球自动关闭压力 | ≥0.3MPa | 玻璃板破裂时自动封闭，防止泄漏 |
| 伴热形式 | 蒸汽伴热 / 电伴热 | 防止介质结晶或冻结 |
| 连接法兰 | DN15、DN20、DN25、DN32（可定制） | 标准HG/T20592 |
| 环境温度 | -50℃ ~ 80℃ | 仪表安装环境 |
| 适用介质（具体名称） | 水、蒸汽、轻油（柴油/润滑油）、弱酸（≤10%）、弱碱（≤10%）、乙二醇溶液 | 不适用于强腐蚀性介质（如浓盐酸、二氯甲烷） |
| 认证资质 | 防爆合格证（可选）、ISO9001 | 证书编号随货提供 |
二、产品特点
直读式液位显示，清晰直观，无需电源
钢球自动封闭安全装置：玻璃板意外破裂时，钢球在≥0.3MPa压力下自动封闭通道，防止介质喷出
可选蒸汽伴热或电伴热，防止高粘度介质结晶或低温冻结
耐高温高压，最高工作温度380℃，最高压力6.4MPa
结构简单，维护方便，排污阀可定期清洗
三、按主体材质划分的规格与应用

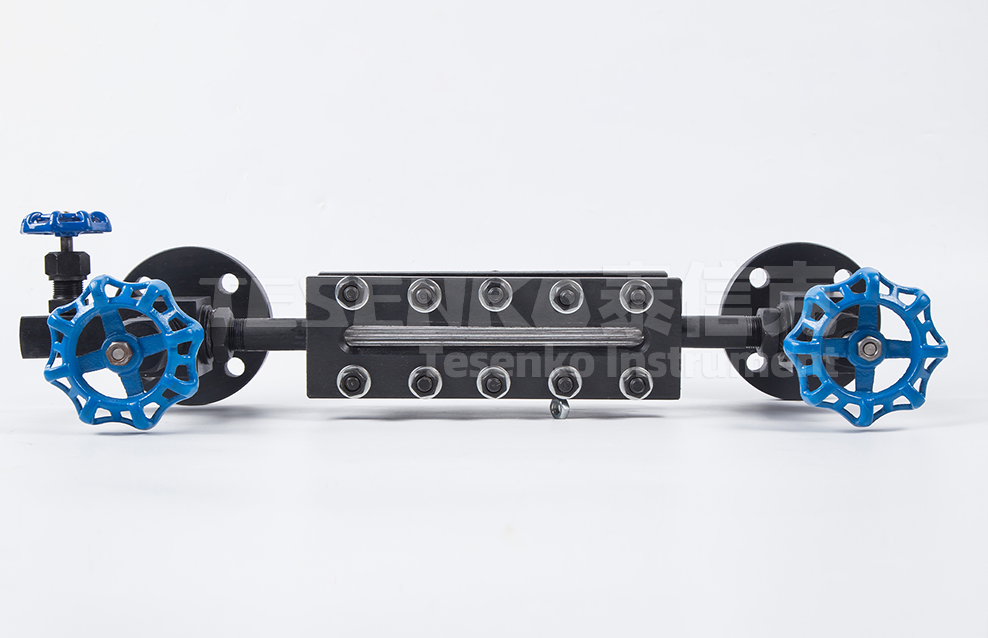

1. 主体材质：碳钢
[图片：碳钢玻璃板液位计，表面涂防锈漆，带蒸汽伴热夹套]
| 参数 | 值 |
|---|---|
| 主体材质 | 碳钢（Q235B） |
| 密封件 | 石墨垫片（标配）/ FKM（可选） |
| 适用介质（具体名称） | 水、蒸汽、轻油（柴油、润滑油）、乙二醇溶液（≤50%） |
| 工作压力 | ≤4.0MPa |
| 工作温度 | -20℃ ~ 350℃ |
| 特点 | 经济型，适用于无腐蚀性介质 |
应用推荐：锅炉汽包水位监测、蒸汽发生器、供暖系统储罐、低压油罐。

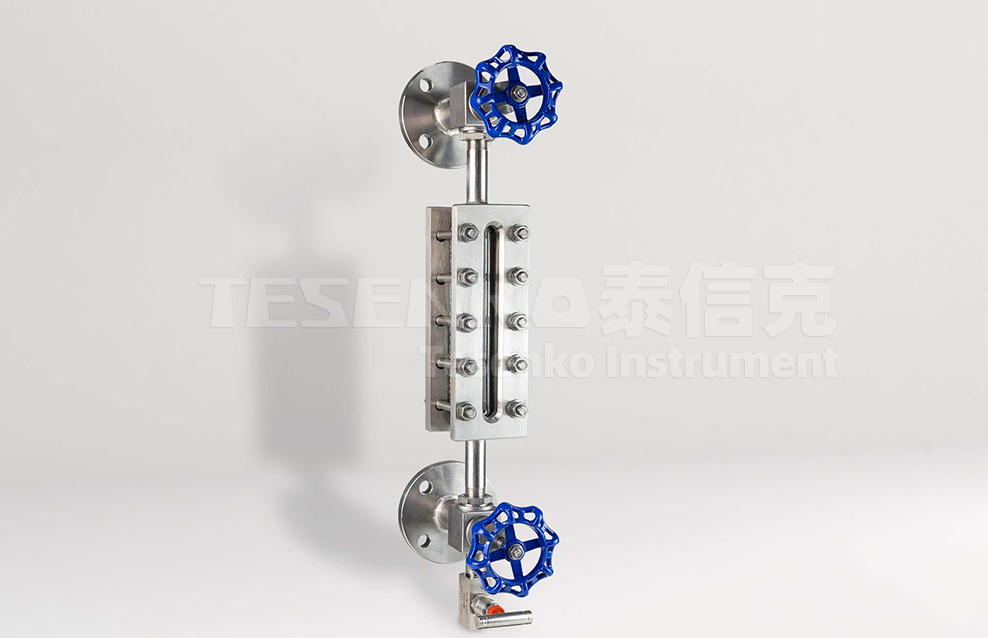

2. 主体材质：304不锈钢
[图片：304不锈钢玻璃板液位计，亮银色，耐腐蚀标牌]
| 参数 | 值 |
|---|---|
| 主体材质 | 304不锈钢 |
| 密封件 | 石墨垫片（标配）/ FKM（可选） |
| 适用介质（具体名称） | 纯水、弱酸（≤10% 醋酸）、弱碱（≤10% 氢氧化钠）、乙醇、自来水 |
| 工作压力 | ≤6.4MPa |
| 工作温度 | -40℃ ~ 380℃ |
| 特点 | 耐腐蚀优于碳钢，适用于一般化工介质 |
应用推荐：制药纯化水储罐、精细化工弱酸碱反应釜、食品级液体储罐。

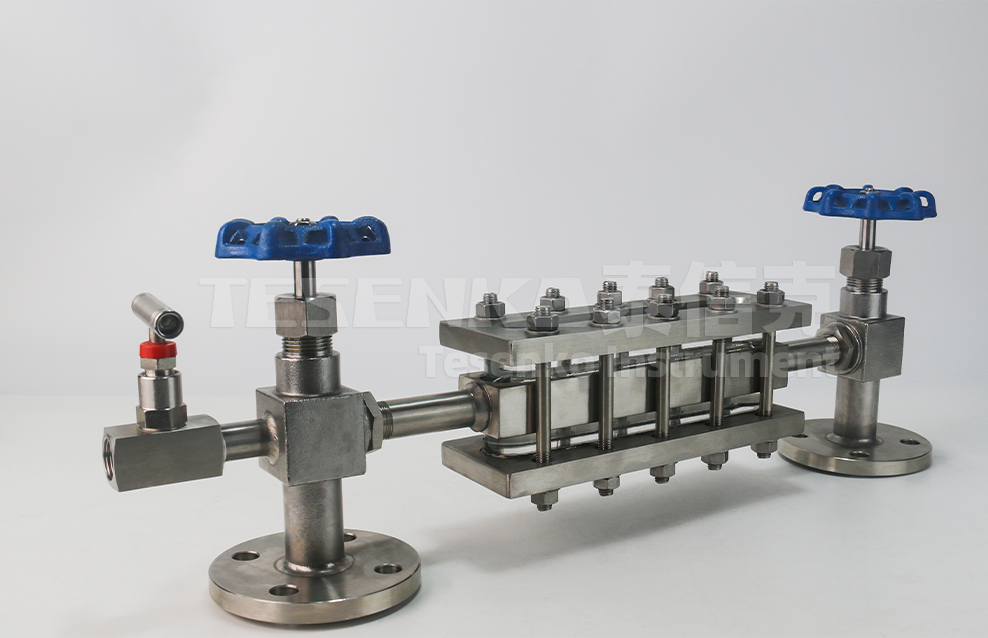

3. 主体材质：316不锈钢
[图片：316不锈钢玻璃板液位计，高光表面，耐氯离子]
| 参数 | 值 |
|---|---|
| 主体材质 | 316不锈钢 |
| 密封件 | 石墨垫片（标配）/ FKM（可选） |
| 适用介质（具体名称） | 稀硫酸（≤10%）、稀盐酸（≤5%）、盐水、海水、醋酸、碱液（≤20%） |
| 工作压力 | ≤6.4MPa |
| 工作温度 | -40℃ ~ 380℃ |
| 特点 | 耐氯离子及弱酸碱腐蚀，适用于沿海及化工工况 |
应用推荐：海水淡化设备、沿海化工厂储罐、含盐水处理系统、中等腐蚀性介质容器。
四、材质选型总结
主体材质选择说明：
- 对于水、蒸汽、轻油等无腐蚀性介质，选用碳钢，性价比高。
- 对于弱酸弱碱、纯水、乙醇等一般腐蚀性介质，选用304不锈钢。
- 对于稀硫酸、稀盐酸、海水等含氯离子或弱腐蚀介质，选用316不锈钢。

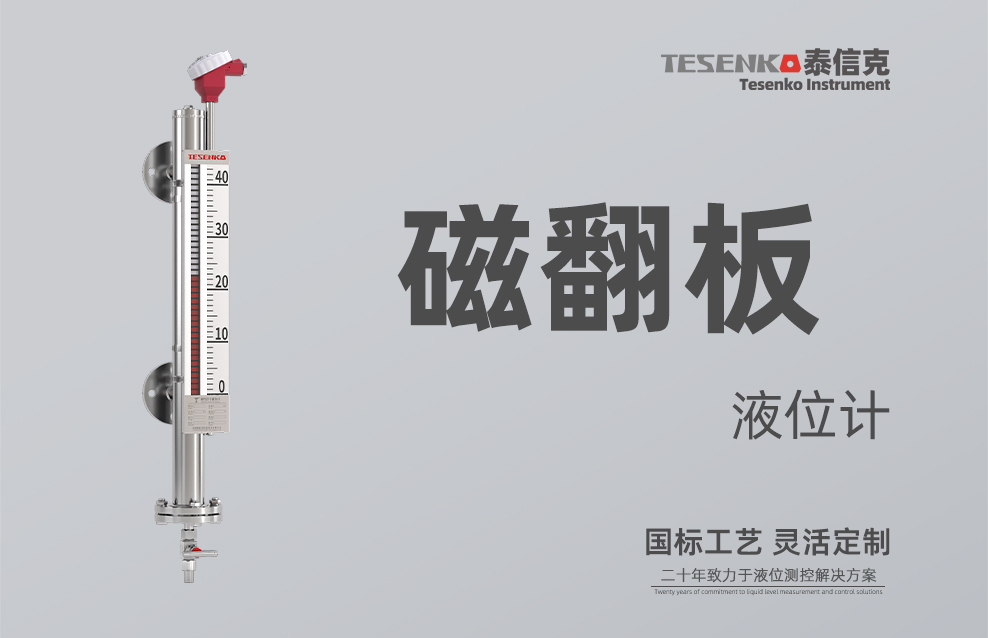

- 对于强腐蚀性介质（如浓盐酸、二氯甲烷、甲苯），玻璃板液位计不适用，应选用内衬PTFE的磁翻板液位计或雷达液位计。
五、常见问题（Q&A）
Q1：玻璃板液位计能否用于二氯甲烷或甲苯介质？
A：不建议。二氯甲烷、甲苯等有机溶剂会腐蚀玻璃板密封垫片（石墨或FKM虽耐，但玻璃板本身不耐碱性有机溶剂，且高压下可能渗透）。此类介质请选用磁翻板液位计（PTFE衬里+FKM密封）或雷达液位计。
Q2：是否有防爆证书？
A：有。可提供Ex d IIB T6防爆合格证，适用于防爆区域（需选配防爆型）。
Q3：玻璃板破裂时如何保证安全？
A：产品内置钢球自动封闭装置，当玻璃板破裂时，钢球在≥0.3MPa压力差下自动封闭上下通道，防止介质喷出，保障现场安全。
Q4：能否输出4-20mA信号？
A：可以。可选配远传变送器（如磁致伸缩），输出4-20mA+HART，接入DCS/PLC。
Q5：低温环境下如何使用？
A：可选配蒸汽伴热或电伴热夹套，防止介质结冰或结晶，保证液位观察清晰。
六、应用案例（真实发货）
✔ 我公司已向某热电厂供货碳钢玻璃板液位计，用于锅炉汽包水位监测，工作压力4.0MPa，温度350℃，运行稳定，玻璃板清晰无泄漏。
✔ 向精细化工客户提供304不锈钢玻璃板液位计，用于乙二醇储罐液位指示，现场伴热有效防止结晶。
✔ 向沿海水处理项目供应316不锈钢玻璃板液位计，用于海水提升站液位监测，抗氯离子腐蚀良好。
