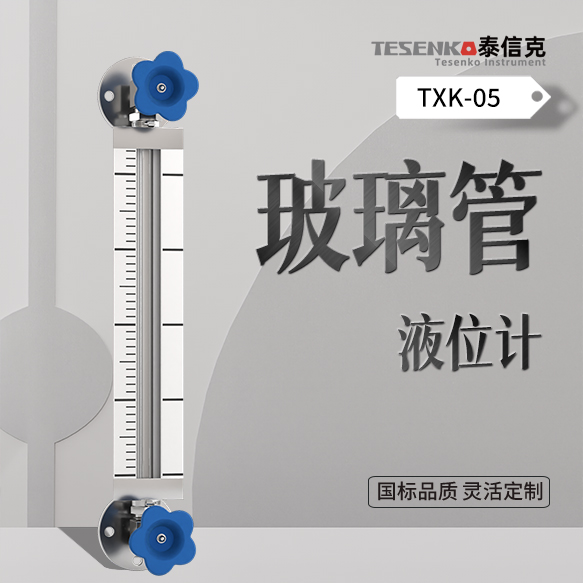

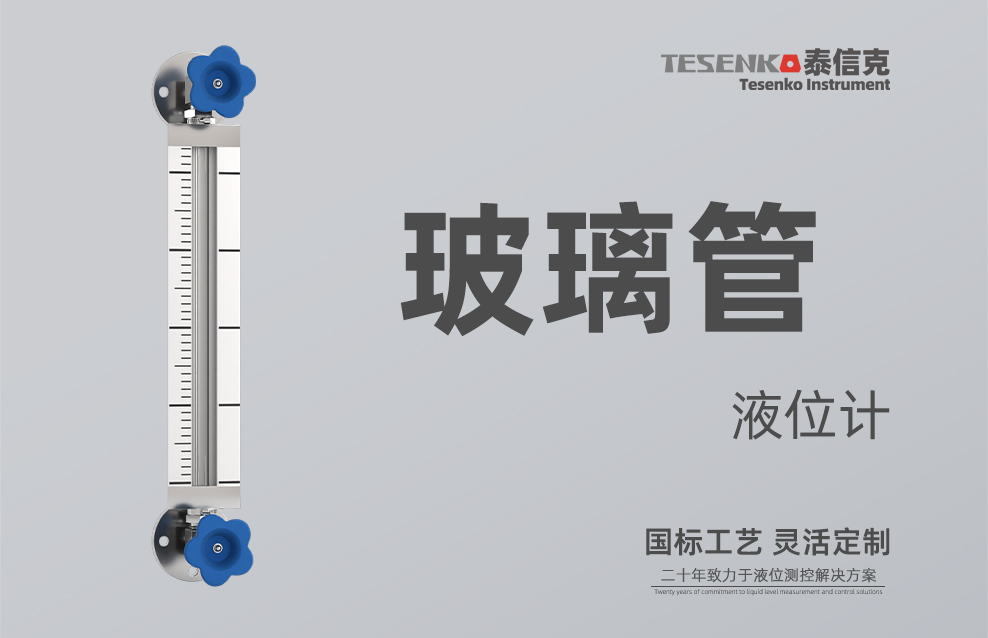

玻璃管液位计 2.0
产品描述：玻璃管液位计 | 主体材质：碳钢 / 304不锈钢 | 石墨填料 / FKM密封（可选） | Ex d IIB T6防爆（可选） | 适用水/轻油/弱酸碱
产品特点：玻璃管液位计，直读式液位仪表，结构简单，价格经济，阀门带自锁功能，适用于低压储罐、水箱、油罐等液位就地指示。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 工作温度 | -40℃ ~ 80℃ | 玻璃管耐温范围 |
| 中心距（测量范围） | 300~2000mm（可定制） | 特殊规格可协商订货 |
| 压力范围 | ≤1.0MPa | 常压或低压工况 |
| 阀门自锁压力 | P ≥ 0.3MPa | 玻璃管破裂时阀门自动关闭 |
| 主体材质 | 碳钢、304不锈钢 | 详见下方材质选型表 |
| 接液材质（密封件） | 石墨填料（标配）/ FKM氟橡胶（可选） | 弱腐蚀介质建议选FKM |
| 防爆等级 | Ex d IIB T6（可选） / 非防爆 | 防爆区可选，证书可提供 |
| 输出信号 | 就地显示（可选配4-20mA远传变送器） | 远传型可接入DCS/PLC |
| 连接法兰 | DN15、DN20、DN25、DN32（可定制） | 标准HG/T20592 |
| 适用介质（具体名称） | 水、轻油（柴油/润滑油）、弱酸（≤5% 醋酸）、弱碱（≤5% 氢氧化钠）、乙二醇溶液 | 不适用于强腐蚀性介质及高压蒸汽 |
| 认证资质 | 防爆合格证（可选）、ISO9001 | 证书编号随货提供 |
二、产品特点
直读式液位显示，清晰直观，无需电源
阀门自锁功能：当玻璃管意外破裂时，阀门在≥0.3MPa压力差下自动关闭，防止介质泄漏
结构简单，价格经济，维护方便
可选配伴热夹套（蒸汽或电），防止介质冻结或结晶
可选配4-20mA远传变送器，实现远程监控
三、按主体材质划分的规格与应用
1. 主体材质：碳钢
[图片：碳钢玻璃管液位计，表面涂防锈漆，带阀门]
| 参数 | 值 |
|---|---|
| 主体材质 | 碳钢（Q235B） |
| 密封件 | 石墨填料（标配）/ FKM（可选） |
| 适用介质（具体名称） | 水、轻油（柴油、润滑油）、乙二醇溶液（≤50%） |
| 工作压力 | ≤1.0MPa |
| 工作温度 | -20℃ ~ 80℃ |
| 特点 | 经济型，适用于无腐蚀性介质 |
应用推荐：水箱、冷却塔、润滑油储罐、低压锅炉补水箱。
2. 主体材质：304不锈钢

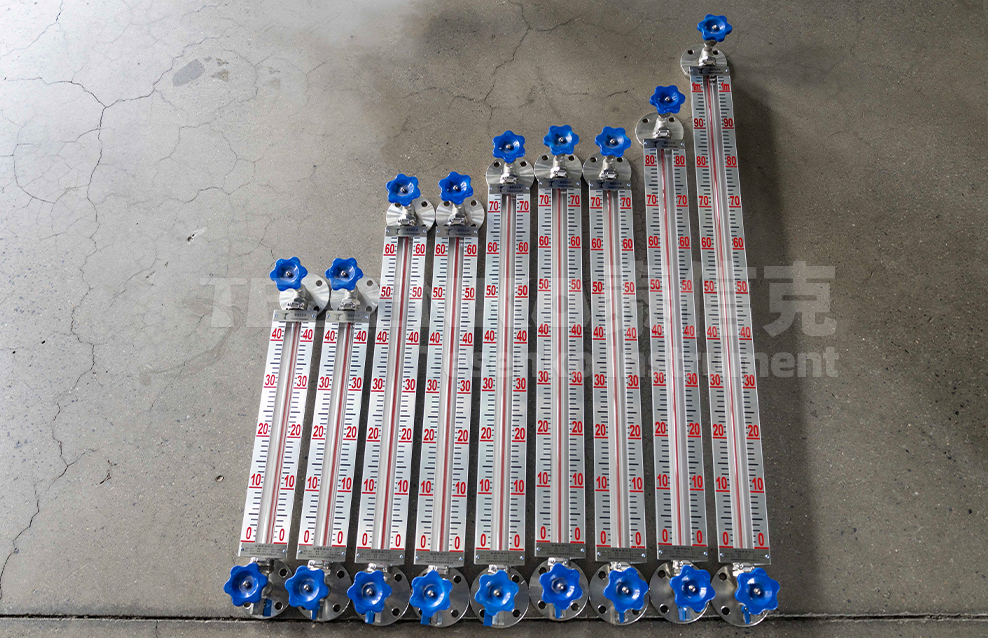

[图片：304不锈钢玻璃管液位计，亮银色，耐腐蚀]
参数值 主体材质304不锈钢 密封件石墨填料（标配）/ FKM（可选） 适用介质（具体名称）纯水、弱酸（≤5% 醋酸）、弱碱（≤5% 氢氧化钠）、乙醇、自来水 工作压力≤1.0MPa 工作温度-40℃ ~ 80℃ 特点耐腐蚀优于碳钢，适用于一般化工介质
应用推荐：纯水储罐、精细化工弱酸碱容器、食品级液体储罐。
四、材质选型总结
主体材质选择说明：
- 对于水、轻油等无腐蚀性介质，选用碳钢，性价比高。
- 对于弱酸弱碱、纯水等一般腐蚀性介质，选用304不锈钢。
- 对于强腐蚀性介质（如浓盐酸、二氯甲烷、甲苯），玻璃管液位计不适用，应选用内衬PTFE的磁翻板液位计或雷达液位计。
五、常见问题（Q&A）
Q1：玻璃管液位计能否用于二氯甲烷或甲苯介质？
A：不可以。二氯甲烷、甲苯等有机溶剂会腐蚀玻璃管密封件（即使FKM也不长期耐受），且玻璃管在有机溶剂中可能产生应力开裂。此类介质请选用磁翻板液位计（PTFE衬里+FKM密封）或雷达液位计。
Q2：是否有防爆证书？
A：有。可提供Ex d IIB T6防爆合格证，适用于防爆区域（需选配防爆型）。
Q3：玻璃管破裂时如何保证安全？
A：产品两端阀门带自锁机构，当玻璃管破裂时，内部压力差≥0.3MPa会推动阀芯自动关闭，切断上下通路，防止介质喷出。
Q4：能否输出4-20mA信号？
A：可以。可选配磁致伸缩或干簧管远传变送器，输出4-20mA+HART，接入DCS/PLC。
Q5：最大工作压力为什么只有1.0MPa？
A：玻璃管本身耐压强度有限，超过1.0MPa易破裂。高压工况请选用玻璃板液位计或磁翻板液位计。
六、应用案例（真实发货）
✔ 我公司已向某机械加工厂供货碳钢玻璃管液位计，用于冷却水箱液位指示，工作压力常压，运行良好。
✔ 向精细化工客户提供304不锈钢玻璃管液位计，用于稀醋酸储罐液位监测，FKM密封无泄漏。
✔ 向制药企业供应不锈钢玻璃管液位计，用于纯化水储罐，满足卫生级要求。
