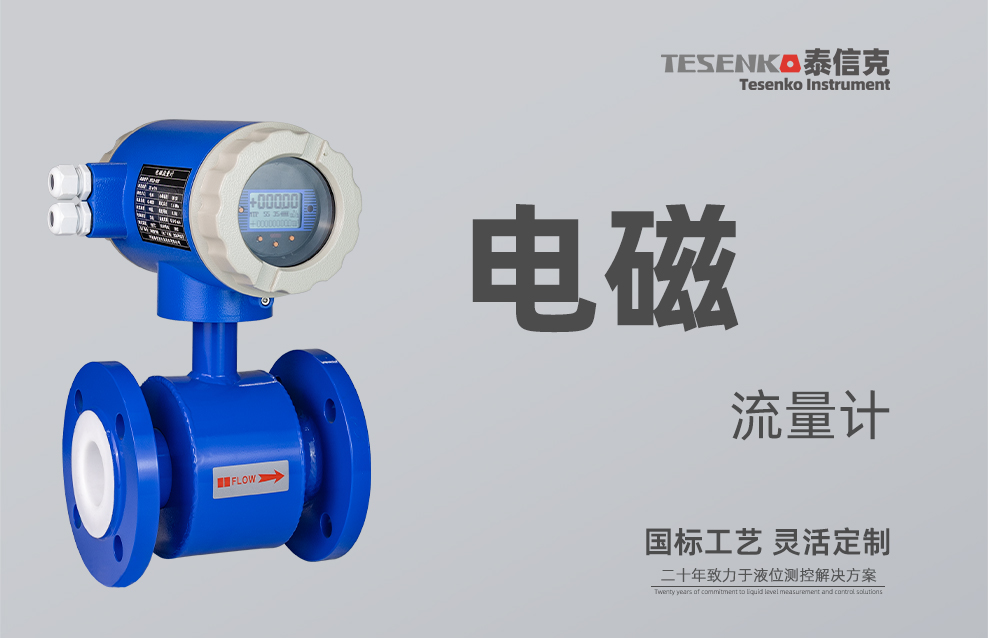

电磁流量计
产品描述：电磁流量计 | 衬里：PTFE/氯丁橡胶/聚氨酯/陶瓷 | 电极：316L/哈氏合金/钽/钛 | FKM密封 | Ex db防爆（可选） | 适用酸/碱/盐水/污水
产品特点：电磁流量计，测量导电液体体积流量，精度0.5%，无压损，耐腐蚀衬里及电极可选，输出4-20mA+HART/RS485，适用于化工、水处理、冶金等行业。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 测量流体 –— | 导电液体（电导率≥5µs/cm） –— | 水、酸、碱、盐水、污水等 |
| 精度等级 –— | 0.5%（标准） –— | 可选0.2% |
| 流体温度 –— | -25℃ ~ 180℃（取决于衬里） –— | PTFE衬里最高180℃ |
| 设计压力 –— | 0.6MPa / 1.0MPa / 1.6MPa / 2.5MPa / 4.0MPa –— | 按工况选型 |
| 衬里材料 –— | 氯丁橡胶、PTFE（聚四氟乙烯）、聚氨酯橡胶、氧化铝陶瓷 –— | 详见材质选型表 |
| 电极材料 –— | 316L不锈钢、哈氏合金B/C、钽、钛、铂金、碳化钨 –— | 耐腐蚀选型 |
| 密封件 –— | FKM氟橡胶（电极与衬里之间） –— | 标配，耐腐蚀、耐温 |
| 主体材质 –— | 碳钢 / 不锈钢 –— —— | |
| 防护等级 –— | IP65、IP67、IP68（沉浸式） –— —— | |
| 防爆等级 –— | Ex db IIB T6（可选隔爆型） –— | 证书可提供 |
| 输出信号 –— | 4-20mA + HART / RS485（Modbus） –— | 标配电流，数字可选 |
| 供电电源 –— | AC220V / DC24V –— —— | |
| 安装型式 –— | 法兰连接 / 卡装 / 插入式 –— —— | |
| 结构形式 –— | 一体型 / 分体型 / 插入式 –— td> | |
| 显示方式 –— | 液晶显示瞬时流量、累计流量 –— —— | |
| 适用介质（具体名称） –— | 盐酸（≤36%）、稀硫酸（≤50%）、氢氧化钠（≤50%）、盐水、污水、纸浆、矿浆、泥浆 –— | 必须导电 |
| 认证资质 –— | 防爆合格证（可选）、ISO9001 –— | 证书编号随货提供 |
二、产品特点
无阻流部件，无压力损失，适合大管径测量
测量精度不受流体密度、粘度、温度、压力变化影响
衬里及电极材料丰富，耐强腐蚀、耐磨、耐高温
可正反向测量，显示瞬时/累计流量
输出4-20mA+HART、RS485，方便系统集成
可选防爆型，适用于Zone 1防爆区
三、按衬里材料划分的规格与应用
1. 衬里材料：氯丁橡胶（Neoprene）
[图片：氯丁橡胶衬里电磁流量计，黑色内衬，适用于水、污水]
| 参数 | 值 |
|---|---|
| 衬里：氯丁橡胶，耐温-25~80℃，耐磨性优，耐弱酸弱碱 电极推荐：316L不锈钢、哈氏合金 适用介质：水、污水、海水、泥浆、矿浆（含固体颗粒） 典型应用：自来水、污水处理、河道计量、采矿工业 | |
2. 衬里材料：PTFE（聚四氟乙烯）

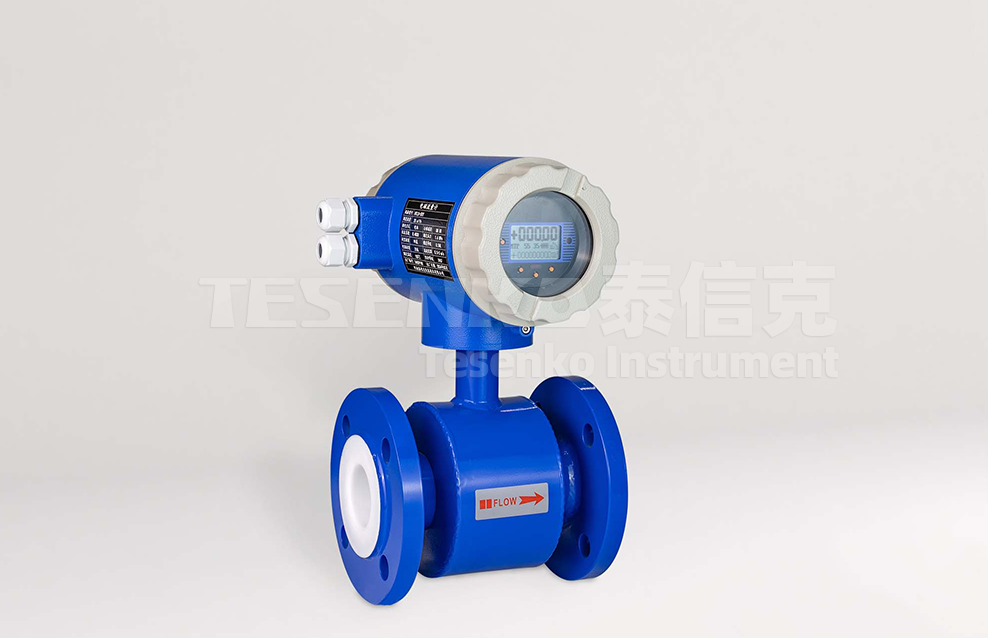

[图片：PTFE衬里电磁流量计，白色内衬，耐强腐蚀]
| 参数 | 值 |
|---|---|
| 衬里：PTFE，耐温-40~180℃，耐几乎所有酸、碱、有机溶剂（非导电除外） 电极推荐：哈氏合金C、钽、钛、铂金 适用介质：盐酸、稀硫酸、硝酸、氢氧化钠、化学废水（导电） 典型应用：精细化工、制药、电镀、酸洗生产线 注意：不适用于无水有机溶剂（不导电） PTFE衬里配合FKM密封，确保无泄漏 | |
3. 衬里材料：聚氨酯橡胶（Polyurethane）
[图片：聚氨酯橡胶衬里电磁流量计，耐磨内衬]
参数值 衬里：聚氨酯橡胶，耐温-20~70℃，极佳耐磨性
电极推荐：316L不锈钢、哈氏合金
适用介质：矿浆、纸浆、泥浆、水泥浆、含大量固体颗粒的流体
典型应用：选矿、造纸、洗煤、盾构泥水输送
注意：不耐强酸、强碱、有机溶剂
4. 衬里材料：氧化铝陶瓷（Alumina Ceramic）
[图片：陶瓷衬里电磁流量计，白色光滑内衬，耐高温耐磨]
| 参数 | 值 |
|---|---|
| 衬里：氧化铝陶瓷，耐温-40~180℃，极高硬度、耐磨损、耐腐蚀 电极推荐：铂金、钽、钛 适用介质：强酸、强碱、高温腐蚀性液体、高磨损浆料 典型应用：钛白粉、湿法冶金、高温化工介质、制药反应釜 注意：抗热冲击性较差，避免急剧温度变化 | |
四、电极材料选型指南
| 电极材料 | 耐腐蚀性能 | 典型适用介质 |
|---|---|---|
| 316L不锈钢 | 耐弱酸、弱碱、水、污水 | 自来水、污水、低浓度酸碱（≤5%） |
| 哈氏合金B/C | 耐强酸、还原性酸（盐酸、稀硫酸） | 盐酸、稀硫酸、磷酸、酸性废水 |
| 钽（Ta） | 耐强酸、王水、耐腐蚀性极佳（不耐氢氟酸、强碱） | 浓盐酸、硝酸、王水、发烟硫酸 |
| 钛（Ti） | 耐氯离子、海水、稀硝酸、有机酸（不耐纯硫酸、盐酸） | 海水、盐水、次氯酸盐、湿氯气 |
| 铂金（Pt） | 耐几乎所有化学腐蚀（成本高） | 超强腐蚀工况、实验室标准表 |
| 碳化钨 | 高硬度、耐磨 | 矿浆、纸浆、含固体颗粒流体 |
五、衬里及电极选型总结
衬里选择说明：
- 氯丁橡胶：经济型，适用于水、污水、低磨损浆料，温度≤80℃。
- PTFE：耐强腐蚀、耐高温（180℃），适用于酸、碱、化学液体，是化工首选。
- 聚氨酯橡胶：高耐磨，适用于矿浆、纸浆、泥浆，不耐强酸强碱。
- 氧化铝陶瓷：耐高温、耐强腐蚀、极耐磨，适用于苛刻工况，但价格较高。
电极选型：根据介质腐蚀特性选择，强酸用哈氏合金或钽，强碱用钽或钛，海水用钛，耐磨用碳化钨。
密封：所有型号电极与衬里之间采用FKM氟橡胶密封，耐腐蚀、耐温，杜绝泄漏。
六、常见问题（Q&A）
Q1：电磁流量计能否用于二氯甲烷或甲苯介质？
A：不可以。二氯甲烷、甲苯等有机溶剂不导电（电导率远低于5µs/cm），无法触发电磁测量原理。此类介质请选用质量流量计或涡街流量计（需导电性不敏感）。
Q2：PTFE衬里配合FKM密封，最高耐温多少？
A：PTFE衬里最高耐温180℃，FKM密封最高耐温200℃，组合后推荐≤180℃。超过此温度需选用陶瓷衬里及特殊密封。
Q3：是否有防爆证书？
A：有。可提供Ex db IIB T6隔爆型电磁流量计，适用于Zone 1防爆区（需选配防爆接线盒及传感器）。证书可提供。
Q4：输出信号能否同时输出4-20mA和RS485？
A：可以。标配4-20mA+HART，可选配RS485模块，两者可同时输出。
Q5：插入式电磁流量计适用于多大管径？
A：插入式适用于DN300以上大口径管道，价格较低，精度略低于管道式（约1.0%）。
七、应用案例（真实发货）
✔ 我公司已向某化工厂供货PTFE衬里、哈氏合金电极电磁流量计（防爆型），用于盐酸（31%）输送管道流量测量，运行稳定，无泄漏腐蚀。
✔ 向污水处理厂提供氯丁橡胶衬里、316L电极电磁流量计，用于进水、出水主管道流量监测，精度满足环保要求。
✔ 向选矿厂批量供应聚氨酯橡胶衬里、碳化钨电极电磁流量计，用于矿浆输送，耐磨性能优异，寿命远超普通橡胶。
注：以上参数为标准配置，可根据客户需求定制。具体选型请咨询我司技术人员。
