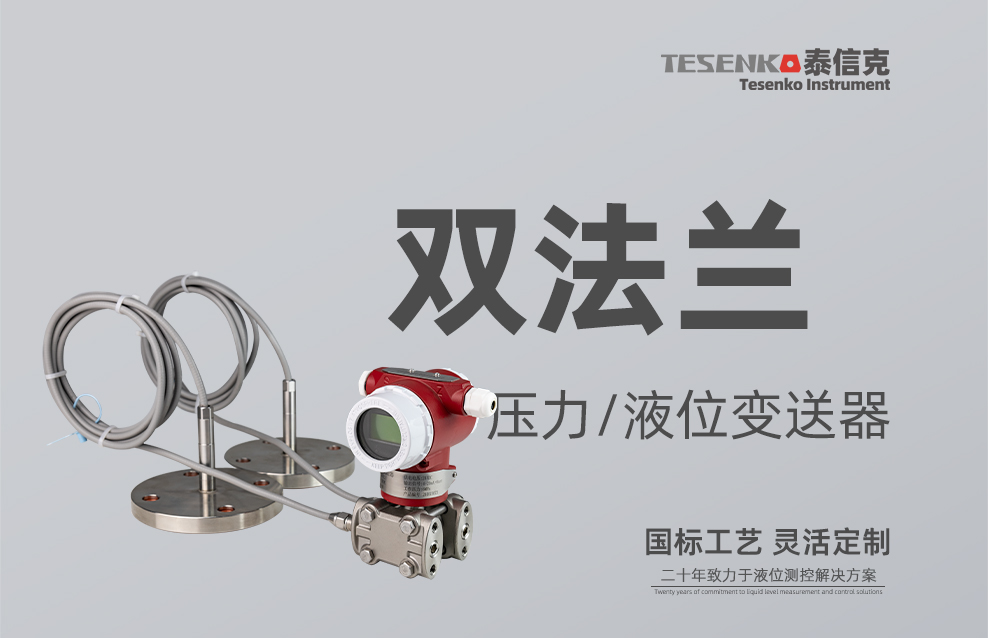

双法兰液位变送器 - 压力仪表-产品中心 - 电容式液位计_双色液位计_磁性液位计

一、核心技术参数

参数项	规格指标	备注
膜片材质	316L不锈钢、哈氏合金C（HC）、钽、蒙乃尔、PTFE（四氟）	详见下方材质选型
设计压力	≤4MPa
连接方式	DN50、DN80（可定制其他规格）	法兰标准HG/T20592
公称温度	0~150℃；150~350℃（高温型）
接液材质（法兰及密封）	法兰：碳钢或304不锈钢；密封件：FKM氟橡胶
防爆等级	Ex d IIC T6（隔爆） / Ex ia IIC T6（本安）可选	证书可提供
输出信号	4-20mA + HART（标配）	可接入DCS/PLC
供电电源	DC24V
防护等级	IP65（壳体）
适用介质（具体名称）	根据膜片材质：水、油、稀酸、稀碱、浓酸、有机溶剂、海水、氯化物溶液等
认证资质	防爆合格证（可选）、ISO9001	证书编号随货提供

二、产品特点

双法兰安装，适用于密闭容器，不受罐内压力影响
膜片材质丰富，耐腐蚀、耐高温、耐磨损
精度高，稳定性好，长期运行无漂移
输出4-20mA+HART，方便远程监控及参数设置
可选隔爆或本安防爆，适用于防爆区域
毛细管长度可定制，安装灵活

三、按膜片材质划分的规格与应用

1. 膜片材质：316L不锈钢

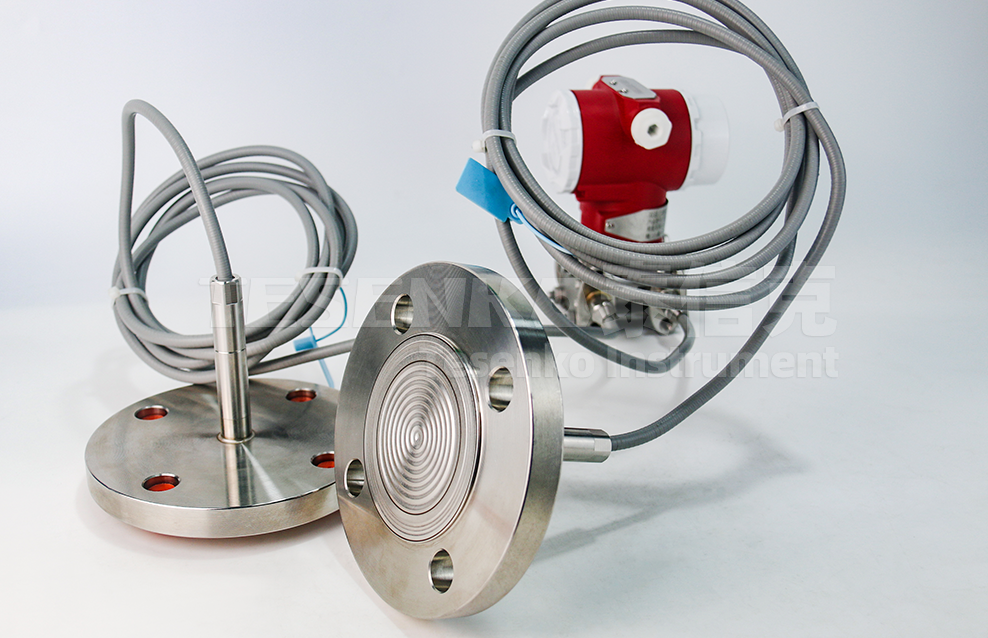

[图片：316L膜片双法兰液位变送器，经济通用型]

参数值膜片：316L不锈钢，密封件：FKM氟橡胶，法兰：碳钢或304不锈钢适用介质：水、污水、轻油、稀酸（≤5%）、稀碱（≤5%）、海水（短期）工作温度：0~150℃（标准），150~350℃（高温需定制）特点：经济通用，适用于无强腐蚀工况应用推荐：水处理、油罐、低压蒸汽锅炉液位、食品饮料

2. 膜片材质：哈氏合金C（HC）

[图片：哈氏合金C膜片双法兰液位变送器，耐强酸]

膜片：哈氏合金C（耐腐蚀镍基合金），密封件：FKM氟橡胶
适用介质：稀盐酸（≤36%）、稀硫酸（≤50%）、磷酸、醋酸、酸性气体、含氯介质
工作温度：0~150℃（标准），150~350℃（高温需定制）
特点：耐还原性酸、耐氯离子腐蚀，适用于苛刻化工工况
应用推荐：盐酸储罐、酸洗线、化工反应釜、脱硫塔

3. 膜片材质：钽（Ta）

[图片：钽膜片双法兰液位变送器，耐强酸王水]

膜片：钽（Ta），密封件：FKM氟橡胶
适用介质：浓盐酸、浓硝酸、王水、发烟硫酸、氢溴酸（不耐氢氟酸、强碱）
工作温度：0~150℃（标准），150~250℃（特殊）
特点：极佳耐强氧化性酸，寿命长
应用推荐：半导体湿法腐蚀、精细化工、制药强酸罐

4. 膜片材质：蒙乃尔（Monel）

[图片：蒙乃尔膜片双法兰液位变送器，耐海水、氢氟酸]

膜片：蒙乃尔（镍铜合金），密封件：FKM氟橡胶
适用介质：海水、氢氟酸（HF）、碱性溶液、盐溶液、氯化物
工作温度：0~150℃（标准），150~350℃（高温需定制）
特点：耐海水、耐氢氟酸、耐还原性介质
应用推荐：海水淡化、氢氟酸储罐、石化含硫介质

5. 膜片材质：PTFE（聚四氟乙烯）

[图片：PTFE膜片双法兰液位变送器，耐强腐蚀有机溶剂]

膜片：PTFE（四氟），密封件：FKM氟橡胶，法兰：304不锈钢+PTFE衬里
适用介质：强酸（浓盐酸、浓硫酸）、强碱、有机溶剂（二氯甲烷、甲苯、丙酮）、王水、氧化剂
工作温度：0~150℃（PTFE耐温限制）
特点：耐几乎所有化学腐蚀，不挂料，适用于强腐蚀、粘稠介质
应用推荐：精细化工、制药、电镀、危化品罐区

四、膜片材质选型总结

膜片材质选择说明：
- 对于水、油、弱酸弱碱，选用316L不锈钢，经济可靠。
- 对于稀盐酸、稀硫酸、含氯介质，选用哈氏合金C。
- 对于浓硝酸、王水、强氧化性酸，选用钽。
- 对于海水、氢氟酸，选用蒙乃尔。
- 对于强腐蚀有机溶剂（二氯甲烷、甲苯）、混合酸、强碱，必须选用PTFE膜片。
- 密封件统一采用FKM氟橡胶，耐腐蚀、耐温。
- 防爆场合根据区域选择Ex d IIC T6隔爆或Ex ia IIC T6本安，证书可提供。
