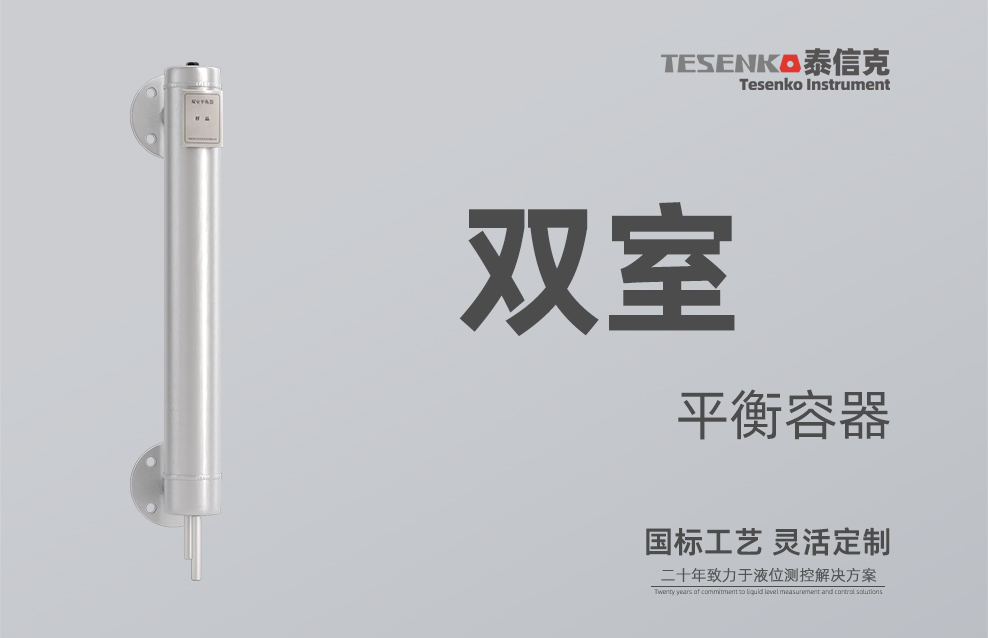

双室平衡容器
产品描述：双室平衡容器 | 主体材质：碳钢 / 304不锈钢 | 石墨垫片 / FKM密封（可选） | Ex d IIC T6防爆（可选） | 适用水/蒸汽 | 锅炉汽包专用
产品特点：双室平衡容器，用于锅炉汽包水位测量，配合差压变送器输出4-20mA信号，结构简单，测量稳定，耐高温高压，适用于电站、工业锅炉。...
一、核心技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 测量范围 | 500~2000mm（中心距）可定制 | 特殊规格另注 |
| 设计压力 | -0.1 ~ 40.0MPa（真空至高压） | 根据不同压力等级选型 |
| 工作温度 | -70℃ ~ 580℃（极低温至高温） | 材料需匹配 |
| 连接尺寸 | DN20、DN25、Φ28×4、Φ32×4（可定制） | 与汽包法兰或焊接 |
| 主体材质 | 碳钢（Q235B/20#）、304不锈钢（可选） | 详见下方材质选型 |
| 接液材质（密封件） | 石墨垫片（标配）/ FKM氟橡胶（可选，常温工况） | 高温工况只能用石墨 |
| 防爆等级 | Ex d IIC T6（可选） / 非防爆（变送器需另选防爆型） | 容器本身无电，但防爆区需配防爆变送器 |
| 输出信号 | 无直接输出（需配套差压变送器输出4-20mA） | 变送器可选配HART |
| 适用介质（具体名称） | 水、蒸汽（锅炉饱和蒸汽、软化水） | 不适用于腐蚀性化学液体 |
| 认证资质 | ISO9001、锅炉压力容器配套资质 防爆变送器证书（可提供） | 证书编号随货提供 |
二、产品特点
双室结构，有效减少水位波动对测量影响
内置冷凝罐，自动建立参比水柱，测量稳定
耐高温高压，最高工作温度580℃，最高压力40MPa
配合差压变送器输出4-20mA，实现中控室水位监控
材质可选碳钢或不锈钢，适应不同锅炉水质
连接尺寸灵活，可法兰或焊接安装
三、按主体材质划分的规格与应用
1. 主体材质：碳钢（Q235B / 20#）
[图片：碳钢双室平衡容器，表面防锈漆，带冷凝罐]
| 参数 | 值 |
|---|---|
| 主体材质：碳钢，密封件：石墨垫片（高温）或FKM（常温） | |
| 适用压力：≤16.0MPa（更高需特殊设计） | |
| 适用温度：≤450℃（长期） | |
| 适用介质：锅炉软化水、饱和蒸汽（无腐蚀性） | |
| 特点：经济型，适用于中低压工业锅炉 | |
应用推荐：中低压工业锅炉、供热锅炉、余热锅炉汽包水位测量。
2. 主体材质：304不锈钢

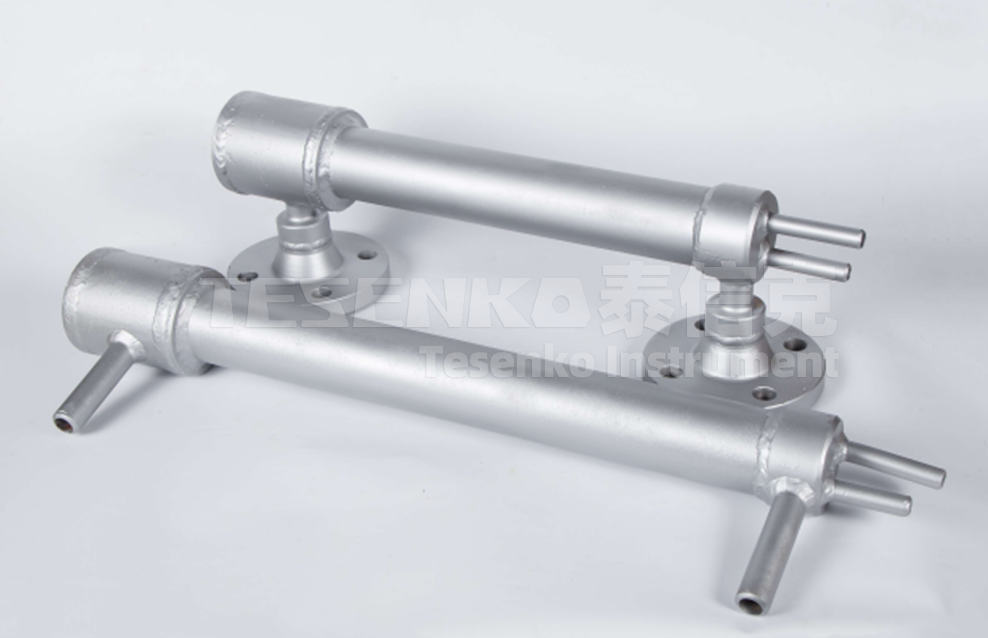

[图片：304不锈钢双室平衡容器，耐腐蚀，光亮表面]
| 参数 | 值 |
|---|---|
| 主体材质：304不锈钢，密封件：石墨垫片（高温）或FKM（常温） | |
| 适用压力：≤40.0MPa（高温高压） | |
| 适用温度：≤580℃（配合高温密封） | |
| 适用介质：除盐水、纯蒸汽、弱腐蚀性锅炉水（低氯离子） | |
| 特点：耐腐蚀，适用于高压锅炉及对铁离子敏感的系统 | |
应用推荐：高压电站锅炉、超高压汽包、制药行业纯蒸汽发生器、食品行业锅炉。
四、材质选型总结
主体材质选择说明：
- 对于中低压锅炉（压力≤16MPa，温度≤450℃），选用碳钢材质，性价比高。
- 对于高压、超高压锅炉（压力16~40MPa，温度≤580℃）或对水质纯度要求高的场合（如制药、食品），选用304不锈钢，避免腐蚀污染。
- 密封件：高温高压工况必须使用石墨垫片；常温（≤200℃）且无腐蚀时可选用FKM氟橡胶。
- 防爆区域：平衡容器本身无电，但配套的差压变送器需选用防爆型（Ex d IIC T6），证书可提供。
五、常见问题（Q&A）
Q1：双室平衡容器能否用于二氯甲烷或甲苯介质？
A：不可以。本产品专为水、蒸汽设计，不适用于有机溶剂。二氯甲烷等介质请选用磁翻板液位计（PTFE衬里）或雷达液位计。
Q2：是否需要配套差压变送器？
A：是的。平衡容器将水位差转换成压力差，需配差压变送器输出4-20mA信号。我公司可提供配套防爆型变送器。
Q3：测量范围500-2000mm是指什么？
A：指平衡容器上下连接法兰的中心距，对应锅炉汽包水位测量范围。可根据用户要求定制。
Q4：最高工作温度580℃，压力40MPa如何同时达到？
A：对应超临界锅炉工况，需特殊设计材质和壁厚。常规选型请提供具体参数，由技术人员核算。
Q5：安装时需要注意什么？
A：平衡容器应垂直安装，与汽包连接管路需保温，冷凝罐需保持满水。具体安装说明随货提供。
六、应用案例（真实发货）
✔ 我公司已向某热电厂供货碳钢双室平衡容器（中心距670mm，压力10.0MPa），配套差压变送器，用于锅炉汽包水位测量，输出4-20mA至DCS，运行稳定。
✔ 向高压工业锅炉客户提供304不锈钢双室平衡容器（中心距800mm，压力16.0MPa），用于余热锅炉汽包水位监控，耐高温高压，无泄漏。
✔ 向制药企业供应不锈钢平衡容器，用于纯蒸汽发生器水位测量，配套本安防爆变送器，满足GMP及防爆要求。
注：以上参数为标准配置，可根据客户需求定制。具体选型请咨询我司技术人员。
