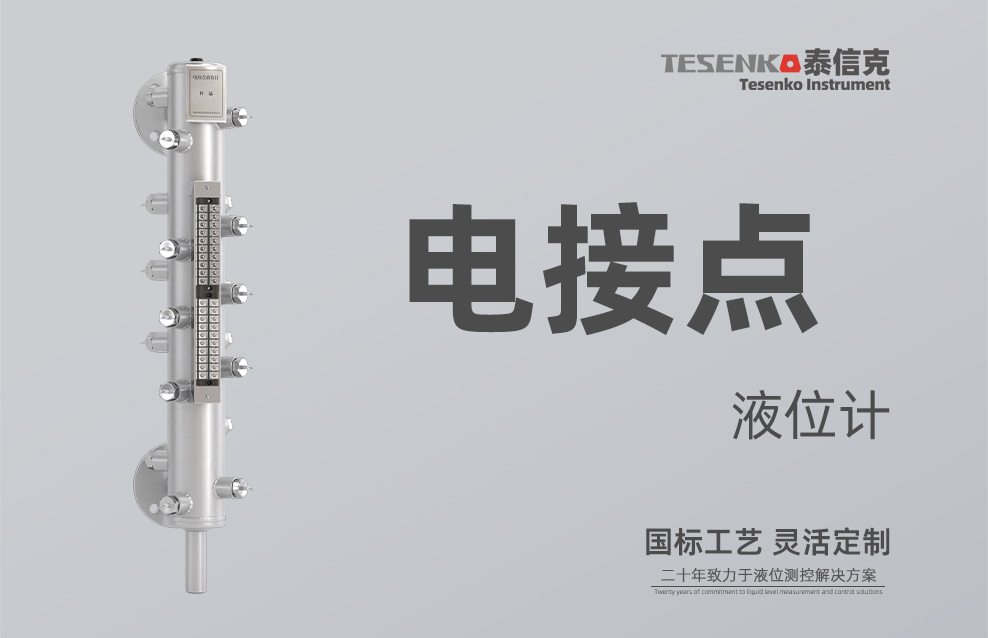

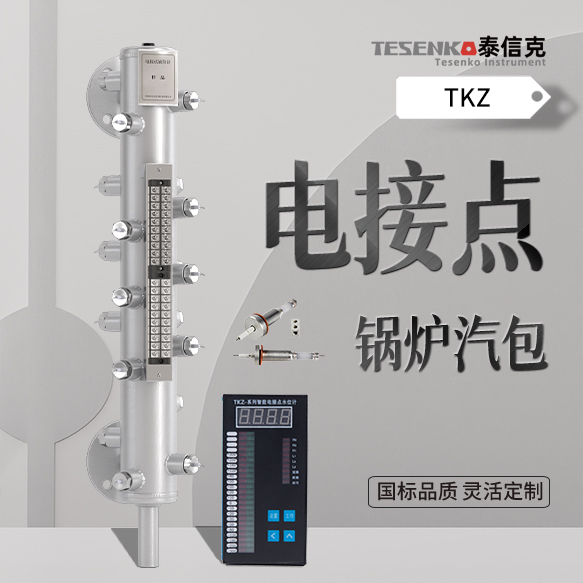

电接点液位计 2.0
产品描述：电接点液位计 | 测量筒：碳钢/304不锈钢 | PTFE电极密封 | Ex d IIB T6防爆（可选） | 适用水/蒸汽 | 锅炉汽包专用
产品特点：智能电接点液位计，由测量筒、电极和二次显示仪表组成，利用水与蒸汽导电率差异测量水位，双色LED光柱显示，输出4-20mA/RS485，适用于锅炉汽包、除氧器等水...
一、核心技术参数（测量筒）
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 测量范围 | 350~2000mm（用户任意选择） | 可定制更大量程 |
| 设计压力 | 2.5 / 4.0 / 6.4 / 10.0 / 16.0 / 20.0 / 32.0 MPa | 根据锅炉工况选型 |
| 工作温度 | ≤450℃（随压力相应） | 饱和蒸汽温度 |
| 接液材质（测量筒主体） | 碳钢（Q235B） / 304不锈钢 | 详见下方材质选型 |
| 接液材质（电极密封件） | PTFE（聚四氟乙烯） | 耐高温高压，绝缘密封 |
| 电极数量 | 7~23点（其他点数可定制） | 电极间距根据测量范围确定 |
| 连接尺寸 | DN20 / DN25 / Φ25×3 / Φ28×4 / Φ32×5 | 法兰或焊接 |
| 防爆等级 | Ex d IIB T6（可选） / 非防爆 | 防爆区可选，证书可提供 |
| 适用介质（具体名称） | 导电介质：水、除盐水、锅炉水、蒸汽（汽水混合物） | 不适用于油、有机溶剂等非导电介质 |
| 认证资质 | 防爆合格证（可选）、ISO9001、锅炉压力容器配套资质 | 证书编号随货提供 |
二、二次仪表技术参数
| 参数项 | 规格指标 |
|---|---|
| 供电电源 | AC220V |
| 控制点数 | 7~23点（可定制） |
| 输出信号 | 4-20mA、RS485（选配） |
| 报警值 | 4路随意设定 |
| 触点容量 | AC220V-0.5A |
| 仪表功率 | 10W |
| 仪表尺寸 | 160×80×210mm |
| 水位显示 | 数字 + 双色LED光柱（汽红液绿） |
三、产品特点
锅炉起停等变参数运行工况下，仪表均能在控制室内准确显示
测量筒离汽包很近，信号时延小，响应迅速
二次仪表为电信号传送，无机械传动产生的变差和刻度误差
双色LED光柱显示（汽红液绿），直观清晰
全部参数可在线设定，掉电记忆
可适应国内不大于23点水位、4路以下报警的各种电接点测量值（兼容其他厂家电极）
可适应不同地区不同水阻（自动适应）
四、按测量筒材质划分的规格与应用
1. 测量筒材质：碳钢（Q235B）

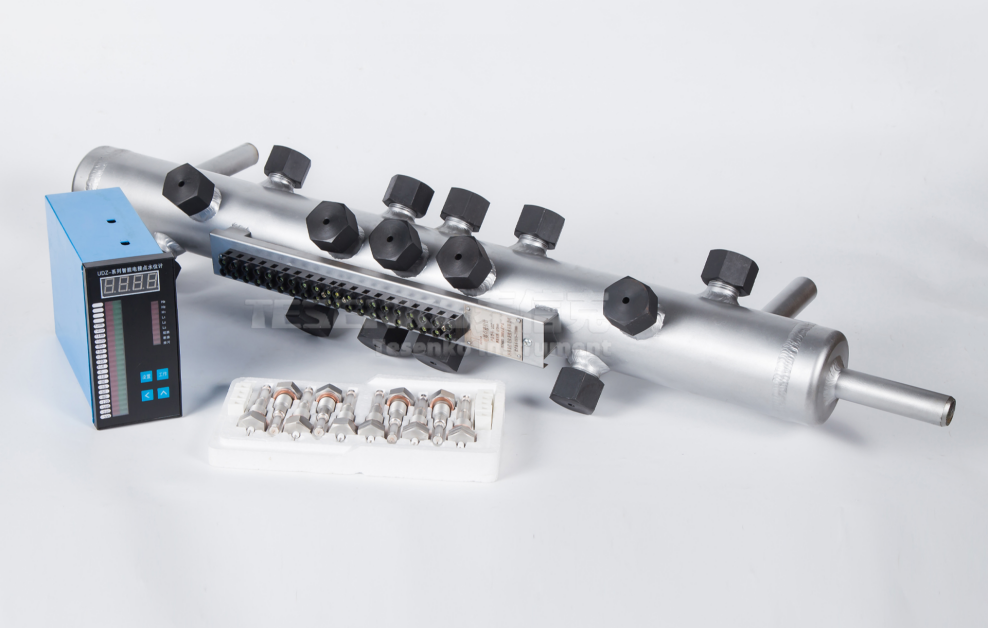

[图片：碳钢测量筒电接点液位计，表面防锈漆，带电极]
| 参数 | 值 |
|---|---|
| 主体材质 | 碳钢 |
| 密封件材质 | PTFE（电极与筒体之间） |
| 适用介质（具体名称） | 锅炉水、蒸汽、除盐水（无腐蚀性） |
| 工作压力 | ≤10.0MPa（可定制更高） |
| 工作温度 | ≤350℃（对应饱和蒸汽） |
| 特点 | 经济型，适用于常规锅炉汽包水位监测 |
应用推荐：工业锅炉汽包、余热锅炉、蒸汽发生器、除氧器水箱。
2. 测量筒材质：304不锈钢
| 参数 | 值 |
|---|---|
| 主体材质 | 304不锈钢 |
| 密封件材质 | PTFE |
| 适用介质（具体名称） | 除盐水、纯水、弱腐蚀性锅炉水（低氯离子） |
| 工作压力 | ≤16.0MPa |
| 工作温度 | ≤400℃ |
| 特点 | 耐腐蚀，适用于对铁离子敏感的高压锅炉 |
应用推荐：高压锅炉汽包（10MPa以上）、制药行业纯蒸汽发生器、食品行业锅炉。
五、材质选型总结
测量筒材质选择说明：
- 对于常规工业锅炉（压力≤10MPa，水质为软化水），选用碳钢测量筒，性价比高。
- 对于高压锅炉（压力>10MPa）或对铁离子敏感的系统（如制药纯蒸汽），选用304不锈钢测量筒，避免腐蚀和污染。
- 电极密封件统一采用PTFE，耐高温高压、绝缘性能好，无泄漏风险。
六、常见问题（Q&A）
Q1：电接点液位计能否用于二氯甲烷或甲苯介质？
A：不可以。电接点液位计要求介质具有导电性，二氯甲烷、甲苯等有机溶剂不导电，无法测量。此类介质请选用磁翻板液位计（PTFE衬里）或雷达液位计。
Q2：电极密封采用什么材质？耐温多少？
A：采用PTFE（聚四氟乙烯）密封，耐温-50℃~250℃，在锅炉饱和蒸汽温度下长期稳定，不泄漏。
Q3：是否有防爆证书？
A：有。可提供Ex d IIB T6防爆合格证，适用于锅炉房等防爆区域（需选配防爆型电极及仪表）。
Q4：输出信号有哪些？能否接入DCS？
A：二次仪表标配4-20mA模拟量输出，可选配RS485通讯（Modbus RTU），可直接接入DCS/PLC。
Q5：电极数量如何确定？
A：根据锅炉汽包水位测量范围及控制精度要求，通常7~23点，例如19点可满足大多数工业锅炉。我公司可按用户要求定制电极数量和位置。
七、应用案例（真实发货）
✔ 我公司已向某热电厂供货碳钢电接点液位计（19点电极，压力10.0MPa），用于锅炉汽包水位监测，配套二次仪表光柱显示，运行稳定，信号准确。
✔ 向制药企业提供304不锈钢电接点液位计，用于纯蒸汽发生器水位控制，输出4-20mA至DCS，防爆认证满足洁净区要求。
✔ 向化工厂自备电站批量供应高压电接点液位计（32MPa），用于超高压锅炉汽包水位测量，电极密封无泄漏。
